UML图学习

一、类的属性的表示方式
在UML类图中，类使用包含类名、属性(field) 和方法(method) 且带有分割线的矩形来表示，比如下图表示一个Employee类，它包含name,age和email这3个属性，以及modifyInfo()方法。

UML类图中表示可见性的符号有三种：
· + ：表示public
· - ：表示private
· #：表示protected（friendly也归入这类）
属性表示方式：
可见性  名称 ：类型 [ = 缺省值]
[ ]中的内容表示可选。

二、类的方法的表示方式
方法的表示方式：
可见性 名称(参数列表) [ ： 返回类型]
同样，中括号中的内容是可选的。


三、类与类之间关系的表示方式
1、关联关系
关联关系：单向关联、双向关联、自关联。

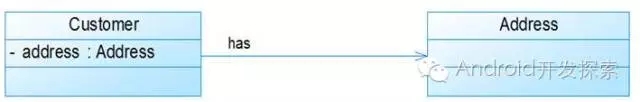

1）单向关联

在UML类图中单向关联用一个带箭头的直线表示。上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现。
2）双向关联

在UML类图中，双向关联用一个不带箭头的直线表示。上图中在Customer类中维护一个Product[]数组，表示一个顾客购买了那些产品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。

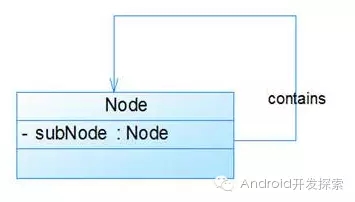

3）自关联

在UML类图中用一个带有箭头且指向自身的直线表示。上图的意思就是Node类包含类型为Node的成员变量，也就是“自己包含自己”。

2、聚合关系

UML中聚合关系用带空心菱形和箭头的直线表示。聚合关系强调是“整体”包含“部分”，但是“部分”可以脱离“整体”而单独存在。比如上图中汽车包含了发动机，而发动机脱离了汽车也能单独存在。

3、组合关系
组合关系与聚合关系见得最大不同在于：这里的“部分”脱离了“整体”便不复存在。

显然，嘴是头的一部分且不能脱离了头而单独存在。在UML类图中，组合关系用一个带实心菱形和箭头的直线表示。

4、依赖关系

从上图可以看到，Driver的drive方法只有传入了一个Car对象才能发挥作用，因此我们说Driver类依赖于Car类。在UML类图中，依赖关系用一条带有箭头的虚线表示。

5、继承关系
继承关系对应的是extend关键字，在UML类图中用带空心三角形的直线表示。


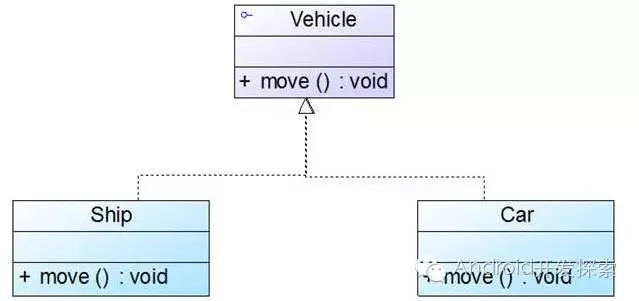

6、接口实现关系
接口实现关系对应implement关键字，在UML类图中用带空心三角形的虚线表示。
