趣谈网络协议【6】—— ICMP

---  ---   课程笔记：《趣谈网络协议》 刘超



ICMP 互联网控制报文协议

　　* 该协议支持主机或路由器



作用：  差错（或异常）报告



       　　 网络探询



分类：

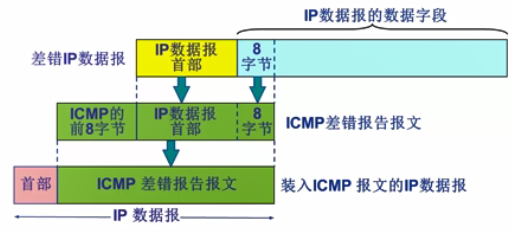

• 差错报告报文（5种）

1. 目的不可达
2. 源抑制： 路由器等缓存已满，后续到达的IP数据报被丢弃
3. 超时/超期：TTL超时
4. 参数问题：
5. 重定向：不该发送到当前的路由器上

• 网络探询报文（2种）

1. 回声（Echo）请求与应答报文（Reply） —— ping
2. 时间戳请求和应答报文



　　

几种不发送ICMP差错报文的特殊情况：

1. 对ICMP差错报告报文不再发送ICMP差错报告报文；
2. 除第1个IP数据报分片外，对所有后续分片均不发送ICMP差错报告报文；
3. 对所有多播IP数据均不发送ICMP差错报告报文；
4. 对具有特殊地址（如127.0.0.0或0.0.0.0）的IP数据报不发送ICMP差错报告报文



几种ICMP报文已不再使用:



1. 信息请求与应答报文；
2. 子网掩码请求和应答报文；
3. 路由器查询和通告报文

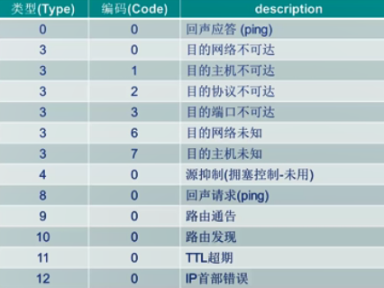

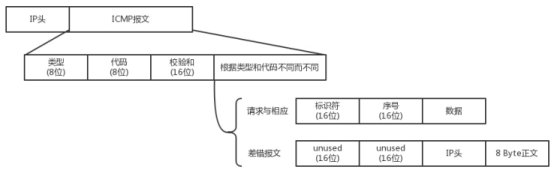

ICMP报文的格式：ICMP报文封装到IP数据包中传输

　　







ICMP网络探询报文的应用举例： ping









　　ICMP 数据包内包含多个字段。最重要的是两个，第一个是类型字段，对于请求数据包而言该字段为 8；另外一个是顺序号，主要用于区分连续 ping 的时候发出的多个数据包。每发出一个请求数据包，顺序号会自动加 1。为了能够计算往返时间 RTT，它会在报文的数据部分插入发送时间。

　　ICMP 应答包，应答数据包的类型字段为 0，顺序号为接收到的请求数据包中的顺序号，然后再发送出去给主机 A。

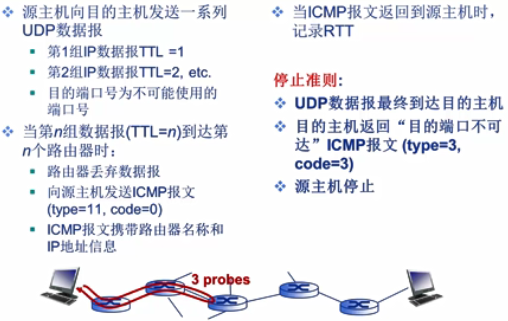

ICMP差错报告报文的应用举例： Traceroute





 　　Traceroute 还有一个作用是故意设置不分片，从而确定路径的 MTU。要做的工作首先是发送分组，并设置“不分片”标志。发送的第一个分组的长度正好与出口 MTU 相等。如果中间遇到窄的关口会被卡住，会发送 ICMP 网络差错包，类型为“需要进行分片但设置了不分片位”。每次收到 ICMP“不能分片”差错时就减小分组的长度，直到到达目标主机。



参考：

　　MOOC 江苏电子信息职业学院《路由交换技术与应用》史红彦 、朱东进
