中小型网站综合架构部署项目案例

项目概述

该项目案例为之前部署的高可用可扩展的中小型网站综合架构，带有试验和评估性质，综合了多种技术和应用。该项目之后相关一段时间在忙生活和工作上的其他事情，对于有些过程以及相关细节已经记不太清楚，全文根据之前的部署过程手记重新整理，因受时间、精力以及条件限制，未对文中所有过程细节进行重新验证，部分细节可能存在缺失或错误，后续有时间精力再逐一进行验证，将缺失或错误进行补全和改正，以保证按步骤及命令能够百分百成功。项目架构如下：

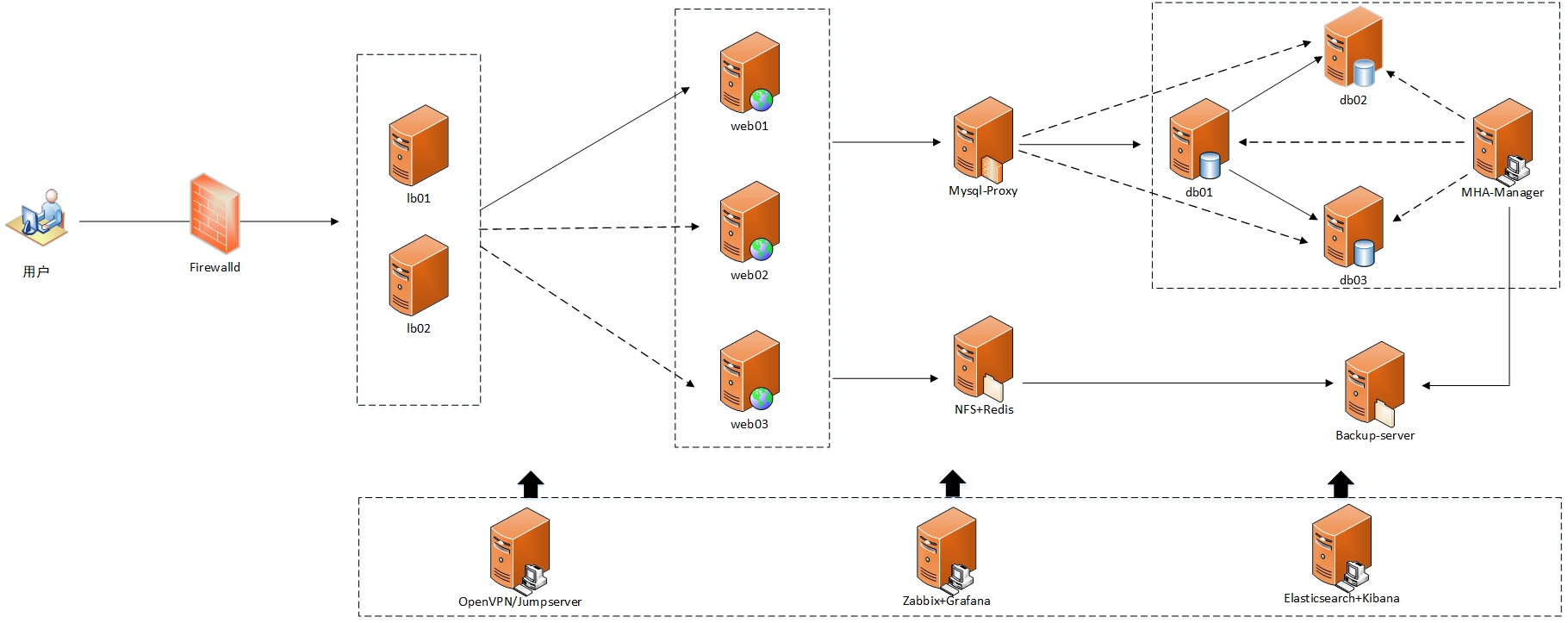

项目架构

在该架构中，实现读写分离的mysql-proxy节点以及提供NFS、Session公共存储的NFS+Redis节点仍存在有单点故障导致服务不可用的问题，解决此问题的思路有：

1) 当mysql-proxy节点故障时，将web的db连接地址临时更改为mysql主库的vip，或将主库的vip临时更改为原mysql-proxy的IP，个人偏向于前者。

2）当NFS+Redis节点故障时，因其之前文件时是实时同步到Backup节点，因此在Backup节点上提前部署好NFS及Redis，当发生故障时，将web服务的NFS挂载及Redis临时更改为Backup节点。

各节点环境说明

主机	IP地址	备注
lb01	192.168.1.5	LVS+KEEPALIVED负载均衡及高可用
lb02	192.168.1.6	LVS+KEEPALIVED负载均衡及高可用
web01	192.168.1.7	nginx+php提供web服务
web02	192.168.1.8	nginx+php提供web服务
web03	192.168.1.9	nginx+php提供web服务
Mysql-proxy	192.168.1.10	Atlas代理，实现mysql读写分离
db01	192.168.1.11	mysql主库
db02	192.168.1.12	mysql从库1
db03	192.168.1.13	mysql从库2
MHA-Manager	192.168.1.14	MHA管理机
NFS+Redis	192.168.1.16	WEB文件及SESSION共享
Backup	192.168.1.17	rsync接收备份及xtraback备份
openvpn	192.168.1.18	管理机，提供opvpn、ansible及SSH跳板功能
zabbix	192.168.1.19	监控指标收集及查看
EFK	192.168.1.20	日志收集+日志查看
