2015年，也花了半年左右的时间用于研究、开发、维护公司的静态CDN系统了，自己也从对CDN系统一无所知、客户带宽只有几MB的规模，到最终全国客户带宽到了几十GB的规模。回顾整个过程，真算是对自己的生理、心理的一种考验，惊险、刺激！同时，也是对自己的一种锻炼。趁着元旦假期，从原理、架构、业务等方面，试着粗浅的总结下CDN系统。

原理

CDN的全称是『Content Delivery Network』，内容分发网络，主要的目的就是提高全国以及全球各地用户访问资源的速度，从而提升各项互联网产品的用户体验。我们可以设想一下，一个互联网产品，肯定会通过各种资源的形式提供服务，这些资源包括：图片、视频、还有普通用户感知不到的js/css脚本，而这些资源又是存储在服务器上，通过网络提供给用户。如果没有CDN的话，用户的每一个请求都会请求至你的服务器（CDN系统中叫做源站），收到服务器的处理能力以及网络情况的影响，等到请求到达一定规模之后，必然会出现请求响应过慢、甚至无法服务的情况。如果需要解决的话，就要自行部署冗余的在各运营商机房部署服务器、购买网络带宽，成本必然升高不少，同时还需要自己处理各个机房的各种问题，人力和精力还会投入不少。但是，有了CDN的话，就可以将服务器的各项资源分发至CDN的各个节点，通过流量调度，用户的请求就会打到链路最优的CDN节点上面，让资源的响应达到最快，增加的费用只是向CDN厂商支付的带宽费用。

从技术角度上，（静态资源）CDN就是基于HTML协议中的缓存机制，将客户的数据存储在离客户『最近』的节点，以达到加速功能的。这篇《 Caching Tutorial 》讲解的比较清楚，当然你也可以看权威的HTML的RFC。CDN节点就是位于用户和源站之间，作为一个中间的缓存代理。用户（的浏览器）发起了资源的请求，并没有之前请求至源站，而是请求到了CDN节点，如果CDN节点认为该资源是没有过期的，就直接将资源数据返回至用户；如果该资源是过期的，CDN节点则会发送请求至源站，拿到源站的数据之后，一方面再返回给用户，另一方面自己将数据存储起来，用于用户的后续相同请求。

架构

架构方面，一个CDN系统由以下几个子系统组成：

缓存系统
流量调度系统
业务系统
数据报表系统

架构图如下：

缓存系统

缓存系统，是CDN系统提供核心功能的模块，也是直接与用户打交道的模块。他的功能比较单纯：

接收用户的HTTP请求，返回缓存资源
维护用户的资源缓存，存储在内存和磁盘
向客户源站或者更高层缓存系统发送请求，获取原始数据

开源的缓存系统也有不少，例如Squid、Apache Traffic Server、Varnish，甚至Nginx、HAProxy，也可以通过开发Module的形式成为一个缓存服务器。《服务好“最后一公里”，高效CDN架构经验》这篇文章通过多个纬度对比了这些开源缓存系统，概括的还算不错。根据之前的调研，CDN厂商使用的较多的是Squid和ATS，大部分也会在这些开源缓存系统上面进行二次开发。

在部署方面，一般采用二级缓存方式，这两级缓存节点，一级叫做『边缘节点』，另一级叫做『中心节点』。用户发起了一个资源请求，首先是请求到了边缘节点，如果边缘节点就有未过期的缓存，就直接返回给用户；如果没有的话，边缘节点就会请求中心节点，再以此类推；最后，如果连中心节点也没有缓存，就会请求客户的源站，最终将数据返回给用户。边缘节点的分布应该是尽量做到全面分散分布，需要选择各大小运营商的链路，为了能覆盖到尽可能多的用户；中心节点则是数量相对较少的各运营商访问链路质量好、本身容灾度高的IDC，这样可以做到对于源站的高效回源访问，中心节点一般选择多线BGP网络。

流量调度系统(GSLB)

刚才说了，用户请求上了CDN的资源，首先会指向一个边缘节点，那究竟选择哪一个边缘节点呢？这就需要流量调度系统（Global Server Load Balance，简称GSLB）了。GSLB实现了在互联网上不同地域的服务器间的流量调配，保证使用最佳的服务器服务离自己最近的客户，从而确保访问质量。

GSLB系统分为三大部分：采集/计算、调度、DNS系统。

简单的说，可以理解为下面三个步骤：

通过监控得到的节点链路质量数据、以及用户访问情况
将监控数据作为输入，通过调度算法，得出CDN节点 X 用户（地域+运营商）的质量分数矩阵
将质量分数矩阵转换为域名解析系统的配置，重新加载配置

这三个步骤就会形成了一次迭代过程，GSLB系统就通过不断的迭代不断的优化流量的调度。不过，在不同维度上面进行考量，迭代的周期也是不一样的。如果是考虑服务的可用性，采集/计算是需要实时、不间断进行的，因此迭代的周期也会较短，在秒级别或者分钟级别；如果是在可用性基本一致的情况下，选择链路最好的节点（用户<->边缘、边缘<->上层），则可以使用较长周期的观测数据，例如小时级别或者天级别，用以考量某个链路的网络稳定性（因为有时稳定性要比带宽、性能要重要，而稳定性又需要较长时间才能判断出来），然后再进行流量的调整。

除了通过算法进行自动调度，GSLB同样需要支持手动的配置，这同样是由于业务需求，例如需要中国用户访问位于中国的源站、欧洲用户访问位于美国的源站（虽然可能欧洲用户到中国的链路更好）。

具体三大部分的介绍，可以再看下我之前写的两篇文章： [GSLB调研一] 和 [GSLB调研二]

业务系统

有了缓存系统和流量调度系统，理论上整个用户经由GSLB决定CDN节点、CDN节点再去刷新资源进行缓存并返回给用户的流程就已经跑通了。不过，还是需要有一个业务系统，能够用户或者管理员能否方便的对CDN的配置、缓存等进行操作。

业务系统按照这些功能可以分为两个子系统：

域名管理系统
缓存管理系统

域名管理系统

域名管理，就是当接入CDN客户时，需要将客户的需求，变为缓存系统的配置，比如Squid中的 ACL 、 refresh_pattern 等。一般来说，CDN厂商要求客户提供以下信息：

域名相关
- 缓存的URL列表
- 源站IP或者域名
- 日常带宽数据
源服务器信息
- 源服务器数量、所处运营商
- 提供服务的端口
安全相关
- 是否有防火墙（如果有，需要添加CDN的IP至白名单）
- 源服务器的最大连接数
- Referer限制
- UA限制
缓存策略
- 缓存资源的类型
- 过期策略

  通过cache-control:max-age

  通过Expires
资源相关
- 单个最大资源大小
- 平均大小
- 缓存资源整体大小

另外，有时客户也会有一些特殊的需求。比如我们之前遇到的：

客户有i0.a.com/1.jpg、 i1.a.com/1.jpg 两个需要缓存的URL，但是在CDN系统中只需要当做一份数据来存储。

或者，客户的URL都会有用时间戳当做请求参数，例如 a.com/1.jpg?t=1435432196，需要CDN把不同时间戳的资源都当做一份数据来存储。

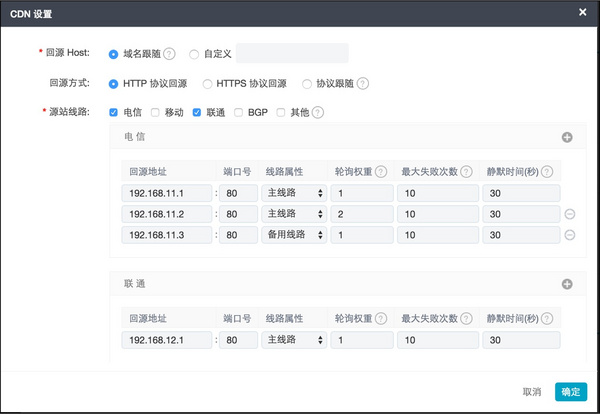

其它方面，不同的CDN服务商也会提供更细化的功能，例如又拍云的回源策略，就做得很细致：

缓存操作系统

客户将域名上线至CDN系统之后，虽然本身可以依靠资源上的Cache-control或者Expires进行缓存过期自动获取最新资源，但是出于一些业务需求（时效性较强的活动页面、上线新版式、线上bug处理等），仍然需要人工进行统一对CDN上的资源进行操作。

操作的方式一般来说，分为『刷新』和『预取』。

『刷新』就是指直接将CDN上的指定资源的状态设置为过期，这样当有用户请求该资源的时候，CDN节点就会去源站或者上一层CDN获取最新的资源。刷新操作，又可以分为URL刷新和目录刷新。URL刷新就是用户直接提交需要刷新的URL，缓存操作系统去刷新这个URL；目录刷新要稍微复杂一些，用户提交的是一个URL前缀，缓存操作系统需要将所有包含这个前缀的所有URL都进行刷新。

对于原生的缓存系统来说，缓存的存储形式都是 key-value ，没有一种我们直观感受到的URL路径的树形结构，因此并不直接支持刷新目录的功能，需要对原有系统进行二次开发。

一种比较简单的做法是：通过CDN缓存系统的访问日志，分析出目录 -> URL列表的对应关系，保存在专门的刷新系统。当用户请求目录刷新时，刷新系统就可以将对应的URL走原有的URL刷新流程，完成目录刷新，这是我们目前的解决方案。这种方案的特点是：实现比较简单，但是能够刷新的URL都得是用户访问过的才行，另外统计出目录 -> URL列表会有一定的延时。

另外一种做法是通过修改CDN缓存系统，在其中增加数据结构来之后次目录刷新。比较详细的介绍目录刷新机制的是阿里CDN的技术分享《阿里云CDN高性能Cache系统架构之道》，主要思想是将需要刷新的目录通过Hash表以及字典树（Tire）进行保存，当有用户请求时，就可以判断出该URL是否符合某一个刷新目录，对比两者的时间戳，再决定是否将该资源进行回源。原理图如下：
