H-THRJ45 以太网温湿度传感器温湿度测量应用方案





以太网温湿度传感器变送器/POE供电/12VDC供电

一、方案背景

在工业生产、仓储物流、数据中心、智能楼宇等领域，温湿度是影响产品质量、设备运行稳定性、人员舒适度的关键环境参数。传统温湿度测量方案多采用 RS485 总线传感器或无线传感器，存在传输距离受限（RS485 总线单段传输距离通常不超过 1200 米，且易受干扰）、无线信号稳定性差（易受遮挡、电磁干扰影响）、数据传输速率低、大规模组网难度大等问题。

随着以太网技术的普及，基于以太网接口的温湿度传感器逐渐成为主流。H-THRJ45 以太网温湿度传感器凭借 RJ45 接口的通用性、以太网传输的高稳定性、长距离（借助交换机可实现千米级以上组网）、高带宽等优势，能有效解决传统方案痛点，满足各行业对温湿度实时、精准、大规模监控的需求。

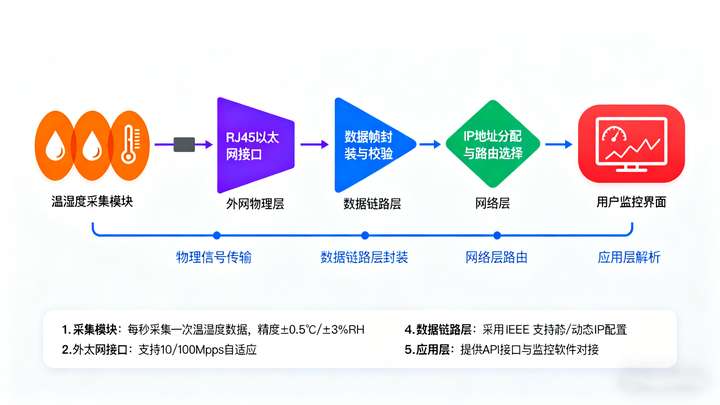

添加图片注释，不超过 140 字（可选）

二、H-THRJ45 以太网温湿度传感器核心特性

（一）技术参数

1. 测量范围：温度 - 40℃~85℃，湿度 0% RH~100% RH；

2. 测量精度：温度 ±0.3℃（25℃环境下）、±0.5℃（全量程），湿度 ±2% RH（20% RH~80% RH）、±3% RH（全量程）；

3. 输出接口：标准 RJ45 以太网接口，支持 10/100Mbps 自适应以太网；

4. 通信协议：支持 Modbus TCP/IP、SNMP 等工业常用协议，可直接对接上位机监控系统；

5. 供电方式：DC 12V~24V 宽压供电，或通过 PoE（以太网供电）方式供电（可选配 PoE 模块）；

6. 防护等级：IP65（外壳），可适应工业车间、室外半开放环境等复杂场景；

7. 数据刷新周期：1s~3600s 可配置，默认 10s，满足不同场景下的实时性需求。

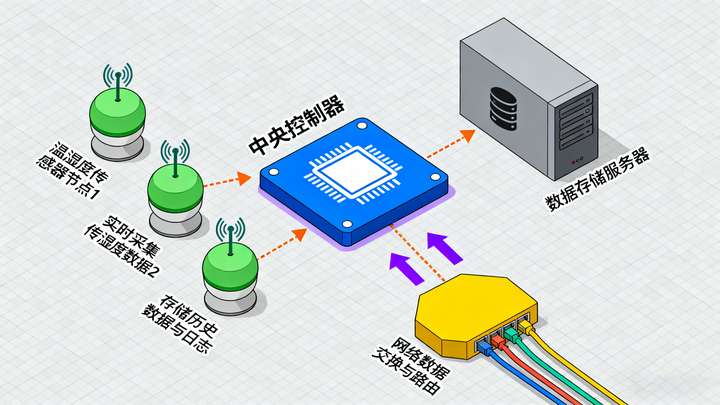

添加图片注释，不超过 140 字（可选）

（二）核心优势

1. 传输稳定可靠：依托以太网物理层，抗电磁干扰能力强，数据传输误码率低（远低于无线传感器），适合工业强干扰环境；

2. 组网灵活高效：借助交换机可实现多节点大规模组网，无需额外布线（可复用现有以太网网络），降低施工成本；

3. 远程监控能力：支持通过局域网或互联网远程访问传感器，实时查看温湿度数据、配置参数，无需现场操作；

4. 兼容性强：支持标准工业协议，可无缝对接 SCADA、PLC、组态软件（如 KingView、WinCC）及云平台（如阿里云、腾讯云）。

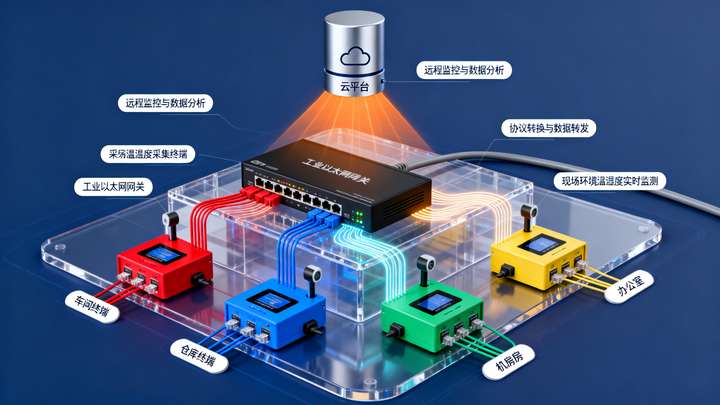

添加图片注释，不超过 140 字（可选）

三、核心应用场景及实施方案

（一）工业车间温湿度监控

1. 场景需求

工业生产（如电子元件制造、纺织、化工）对车间温湿度要求严格，需实时监控并避免超标，防止产品不良率上升或设备故障（如电子车间湿度过低易产生静电，损坏元件）。

2. 实施方案

1. 传感器部署：根据车间面积及温湿度分布特点，在关键工位（如电子元件焊接区、纺织机旁）、设备机房、车间角落等位置安装 H-THRJ45 传感器，每个传感器通过 RJ45 网线接入车间局域网交换机；

2. 数据传输与处理：传感器按 1s~30s 的刷新周期采集温湿度数据，通过以太网传输至车间本地监控服务器（或对接工厂 SCADA 系统）；

3. 报警与控制：当温湿度超出预设阈值（如电子车间温度 22℃~25℃、湿度 45% RH~65% RH），系统自动触发声光报警（车间报警灯、音箱），并推送短信 / APP 通知给管理人员；同时可联动车间空调、加湿器 / 除湿机，自动调节温湿度至正常范围。

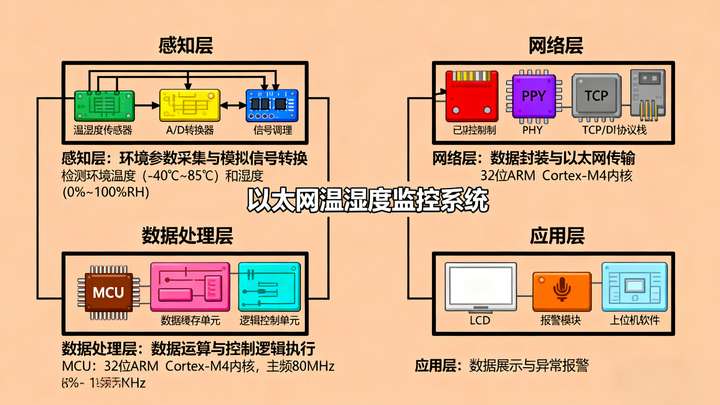

添加图片注释，不超过 140 字（可选）

（二）仓储物流温湿度监控

1. 场景需求

食品、药品、医疗器械、精密仪器等仓储场景，需长期稳定监控温湿度，确保货物存储环境符合标准（如药品 GSP 认证要求仓储温度 2℃~8℃、湿度 35% RH~75%），且需留存历史数据用于追溯。

2. 实施方案

1. 传感器部署：在仓库不同区域（如货架分区、冷库内部、出入口）安装 H-THRJ45 传感器，若仓库面积大，可通过多层交换机扩展组网，确保每个区域信号覆盖；

2. 数据存储与追溯：传感器数据实时上传至云平台（如对接仓储管理系统 WMS），平台按小时 / 天自动存储历史数据，支持查询任意时间段（如近 3 个月）的温湿度曲线、超标记录，数据留存时间可配置（默认 1 年以上）；

3. 远程监管：管理人员通过电脑端网页或手机 APP 实时查看仓库温湿度，若出现超标（如冷库温度高于 8℃），系统立即推送报警信息，同时触发仓库内的报警装置，便于及时排查故障（如冷库门未关、制冷设备故障）。

（三）数据中心温湿度监控

1. 场景需求

数据中心服务器机房对温湿度敏感（标准温度 18℃~27℃、湿度 40% RH~60%），温湿度过高易导致服务器宕机、硬件损坏，需 24 小时不间断监控，且要求数据传输低延迟。

2. 实施方案

1. 传感器部署：在服务器机柜内部（每 2~3 个机柜安装 1 个）、机房空调出风口、机房角落等位置安装 H-THRJ45 传感器，传感器采用 PoE 供电（避免额外布线），通过网线接入数据中心局域网；

2. 实时监控与联动：传感器以 5s~10s 的刷新周期传输数据至数据中心监控系统（如 DCIM 数据中心基础设施管理系统），系统实时显示各区域温湿度，生成热力图；若某区域温度超标（如超过 27℃），自动联动附近空调调节风速、温度，同时通知运维人员；

3. 故障预警：通过分析历史数据，系统可预测温湿度变化趋势（如夏季机房温度易升高），提前发出预警，避免突发故障。

四、方案实施步骤

（一）需求分析与规划

1. 明确监控场景（如车间、仓库、数据中心）、监控范围及精度要求（如温度精度 ±0.5℃、湿度精度 ±3% RH）；

2. 确定监测点数量：根据区域面积、温湿度均匀性，计算所需传感器数量（如 1000㎡车间需 10~15 个传感器）；

3. 规划网络架构：确定交换机位置、网线走向（优先复用现有以太网网络），若需 PoE 供电，选择支持 PoE 功能的交换机。

（二）传感器选型与采购

根据需求选择 H-THRJ45 传感器配置：如是否需要 PoE 供电、是否需扩展防护等级（如室外场景可选 IP67 外壳），同时采购配套设备（交换机、网线、电源适配器）。

（三）安装与布线

1. 按规划位置固定传感器（采用壁挂式或导轨式安装，避免阳光直射、气流直吹及振动）；

2. 连接网线（选用 CAT5e 及以上规格网线，传输距离超 100 米时通过交换机扩展）；

3. 供电（DC 供电或 PoE 供电，确保电压稳定）。

（四）系统集成与调试

1. 配置传感器参数：通过传感器 web 管理界面或上位机软件，设置 IP 地址、数据刷新周期、温湿度阈值；

2. 对接监控系统：将传感器接入 SCADA、云平台或组态软件，测试数据传输是否正常；

3. 调试报警功能：模拟温湿度超标场景，检查报警信号（声光、短信、APP）是否触发，联动设备（空调、加湿器）是否正常工作。

（五）试运行与验收

1. 试运行 1~2 周，记录传感器数据稳定性、准确率及系统运行状态；

2. 根据试运行结果优化参数（如调整刷新周期、阈值）；

3. 组织验收，确认方案满足需求后正式投入使用。

五、方案优势

1. 高精度与高稳定性：传感器测量精度高，以太网传输抗干扰能力强，确保数据准确可靠；

2. 低成本与易扩展：可复用现有以太网网络，降低布线成本；通过交换机可轻松扩展监测点数量，适应不同规模场景；

3. 远程化与智能化：支持远程监控、参数配置及自动报警，减少人工巡检成本；可联动其他设备实现自动调节，提升管理效率；

4. 强兼容性：支持多种工业协议，可与现有监控系统无缝对接，无需更换原有设备。

六、注意事项

1. 安装环境：避免传感器安装在高温、高湿、强电磁干扰（如变频器旁）及振动剧烈的位置，防止影响测量精度；

2. 定期校准：建议每 1 年对传感器进行一次校准（可委托第三方机构或使用标准校准设备），确保测量精度；

3. 网络安全：为传感器分配固定 IP 地址，设置访问密码，避免未授权访问；若接入互联网，需配置防火墙，防止网络攻击；

4. 供电保障：采用稳定的供电方式，工业场景建议配备 UPS 电源，防止断电导致数据丢失或系统停运；

5. 日常维护：定期检查传感器外观、网线连接及供电状态，清理传感器探头灰尘（避免影响湿度测量）。

七、总结

H-THRJ45 以太网温湿度传感器凭借高精度、高稳定性、灵活组网及强兼容性的优势，能有效解决传统温湿度测量方案的痛点，为工业车间、仓储物流、数据中心、智能楼宇等领域提供可靠的温湿度监控解决方案。通过科学的实施步骤与完善的运维管理，可实现温湿度的实时监控、自动报警与智能调节，帮助企业提升产品质量、保障设备安全、降低管理成本，具有较高的应用价值与推广意义。
