DE2 NIOS uCGUI

簡易的ucgui porting，無os，純測式可整合自定的framebuffer



(1)software altera9.1/ucgui3.98

altera9.1 eclipse所產生的make file加入太多檔案會有問題

這裡是採用撰寫makefile然後在 nios eds的command shell進行編譯產生libucgui.a

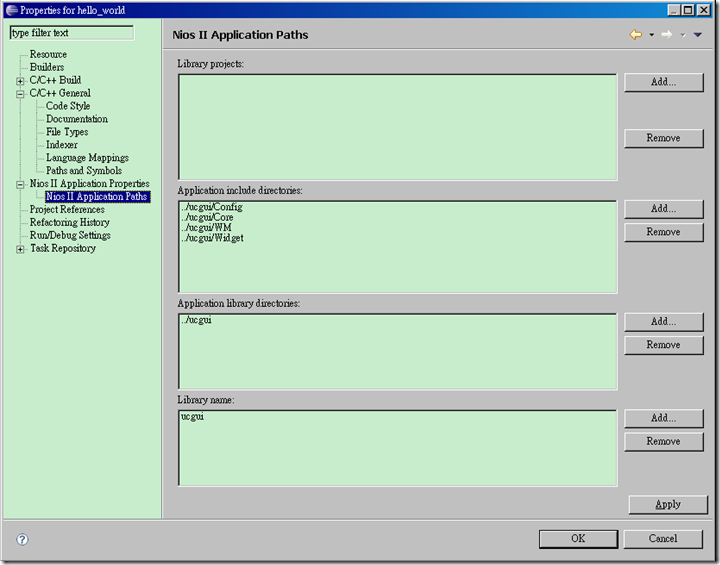

然後再於porject加入該library

ucgui相關修改說明

設定config配合所使用的lcd，這裡lcd使用的解析度是320x240 32bpp (XRGB888)

修改\Config\LCDConf.h

#ifndef LCDCONF_H
#define LCDCONF_H

/*********************************************************************
*
*                   General configuration of LCD
*
**********************************************************************
*/
#undef WIN32
#define LCD_XSIZE      (320)   /* X-resolution of LCD, Logical coor. */
#define LCD_YSIZE      (240)   /* Y-resolution of LCD, Logical coor. */

#define LCD_BITSPERPIXEL (32)
#define LCD_FIXEDPALETTE 888
#define LCD_SWAP_RB         1
#define LCD_CONTROLLER 3200

#define LCD_VRAM_ADR     0x01000000
#define LCD_ENDIAN_BIG         0
/*********************************************************************
*
*                   Full bus configuration
*
**********************************************************************
*/

extern void UCGUI_IOWR(unsigned int base,unsigned int offset,unsigned int value);
extern unsigned int UCGUI_IORD(unsigned int base,unsigned int offset);

#define   LCD_READ_MEM(Off)        UCGUI_IORD(LCD_VRAM_ADR,Off)//(*((U32 *)LCD_VRAM_ADR + ((U32)Off)))
#define   LCD_WRITE_MEM(Off, Data) UCGUI_IOWR(LCD_VRAM_ADR,Off,Data)//*((U32 *)LCD_VRAM_ADR + ((U32)Off)) = Data

#endif /* LCDCONF_H */



這裡指定LCD_CONTROLLER 3200會啟用\LCDDriver\LCDLin32.c ( #if (LCD_CONTROLLER == 3200) )

32bpp的部分ucgui3.98好像還沒有支持

實作在這裡找到的http://electronix.ru/forum/index.php?act=Attach&type=post&id=53037



LCD_VRAM_ADR是指framebuffer的位址，因為我是拿16bit sram來擴展使用，所以就強制sram規畫的位址上

如果是在sdram alloc來的，就把LCD_VRAM_ADR改成變數然後加一funcion讓alloc來的framebuffer的位址可以set進來

接著指定好framebuffer後就是實作讀寫的函式了

讀: LCD_READ_MEM = UCGUI_IORD

寫: LCD_WRITE_MEM = UCGUI_IOWR

這裡的UCGUI_IORD/UCGUI_IOWR就只是一個wapper轉到IORD/IOWR，直接當記憶體操作好像會有cache的問題

其它部分就不用什麼修改了

GUI_X_uCOS.c/GUI_X.c 不要跟library綁在一起應該比較好



makefile (編譯目錄下所有的.c檔並打包為static library)

CC = nios2-elf-gcc
AR = nios2-elf-ar
CFLAGS = -Wall -g
INCLUDE_PATH = -ICore -IWidget -IWM -IConfig
SUBDIR = AntiAlias ConvertColor ConvertMono Core Font LCDDriver MemDev MultiLayer Widget WM
#SUBDIRS=$(shell ls -d */ | grep -v 'bin' | grep -v 'lib' | grep -v 'include')
ELF = libucgui.a
TOPSRC=$(wildcard *.c)
TOPOBJ=$(TOPSRC:%.c=%.o)
SUBSRC=$(shell find $(SUBDIR) -name '*.c')
SUBOBJ=$(SUBSRC:%.c=%.o)

$(ELF) : $(TOPOBJ) $(SUBOBJ)
	$(AR) rcs $(ELF) $(TOPOBJ) $(SUBOBJ)
.c.o:
	$(CC) $(INCLUDE_PATH) $(CFLAGS) -c $(@D)/$(<F) -o $(@D)/$(@F)

clean:
	rm $(ELF) $(TOPOBJ) $(SUBOBJ)

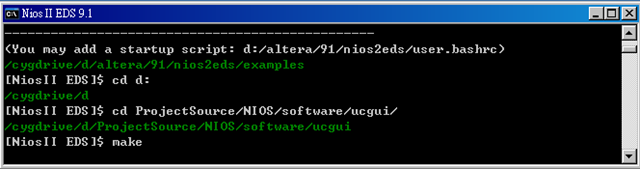

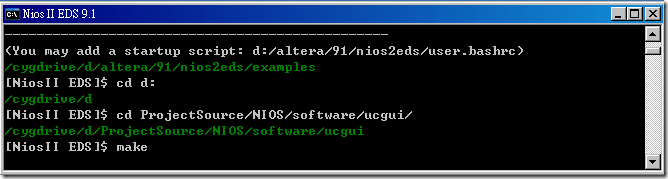

執行make

產生libucgui.a

(2)hardware

LCD格式為320x240 BPP=32bits

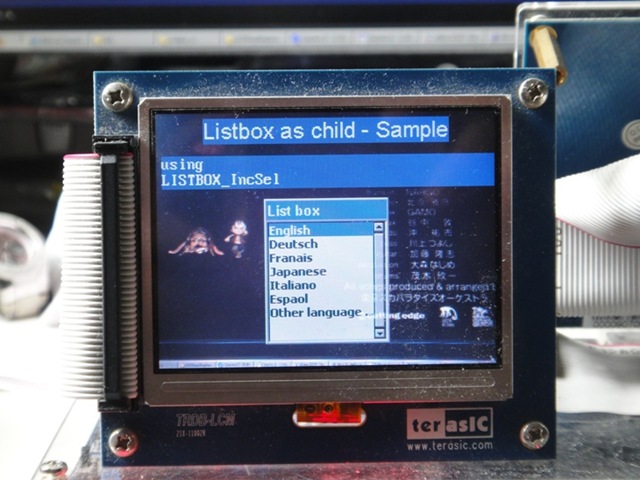

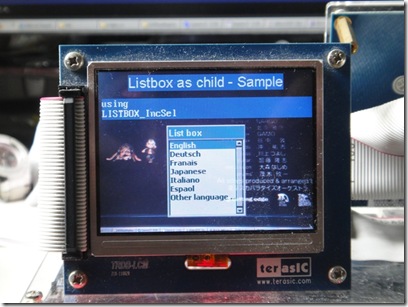

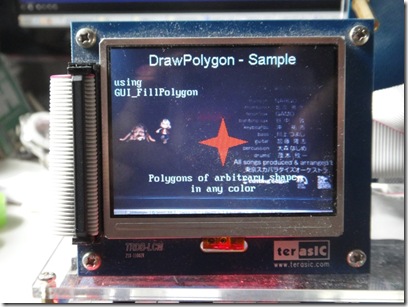

(3)執行畫面







若IE無法下載可測試使用Chrome

完整專案程式碼:NIOS_uCGUI.7z
