CPU--控制单元的功能

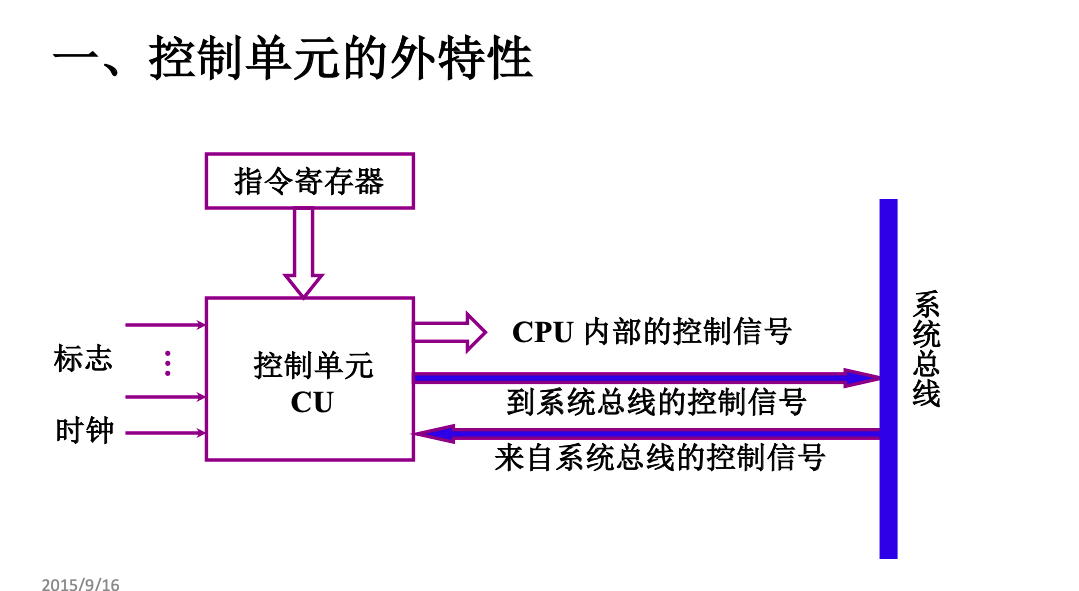

cu：产生取址周期，间址周期，执行周期，中断周期的控制信号。

　　访存指令：add ,load ,store等

　　非访存指令：取反，清零等

　　转移指令：无条件转移，条件转移等

CPU的控制信号：

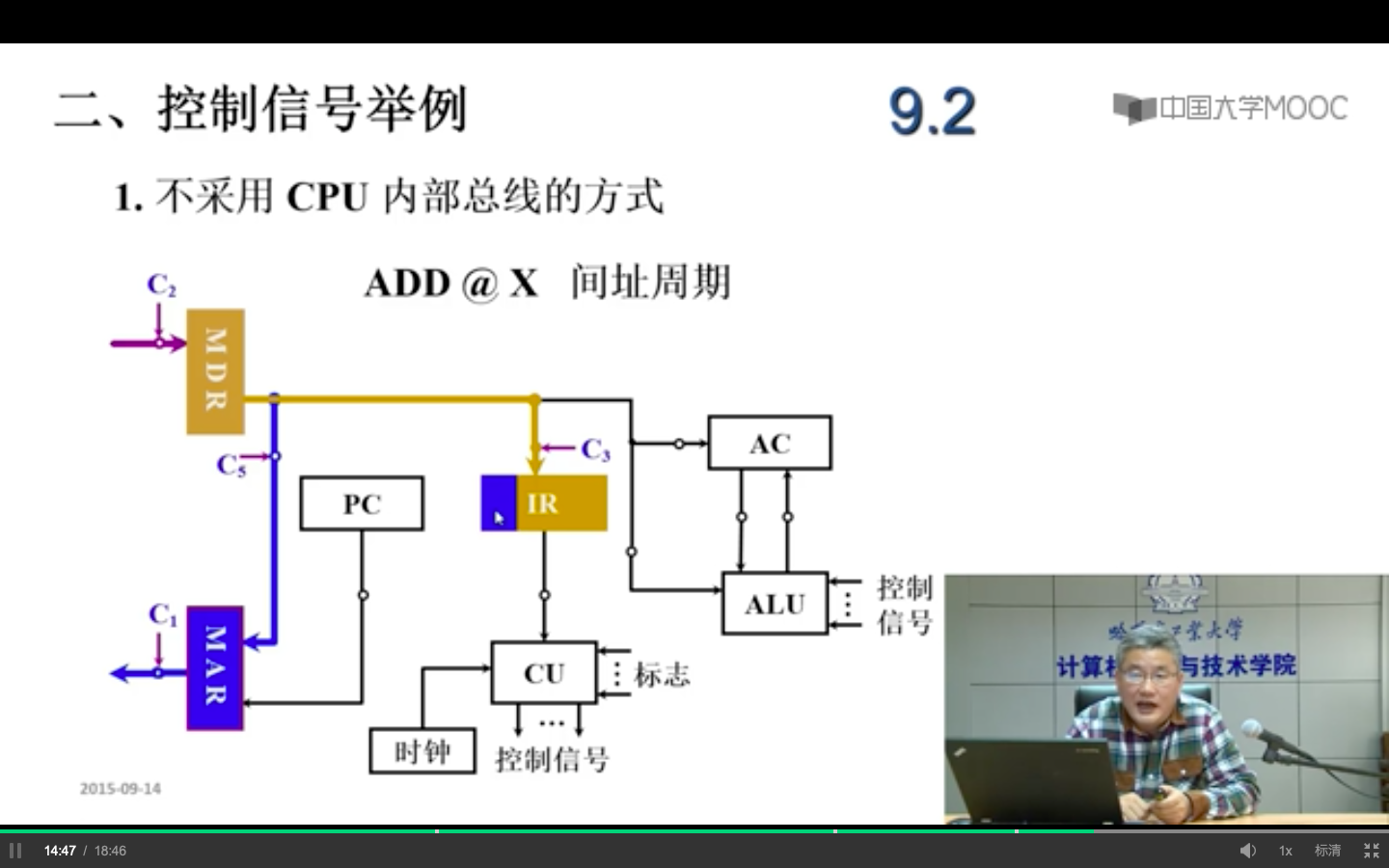

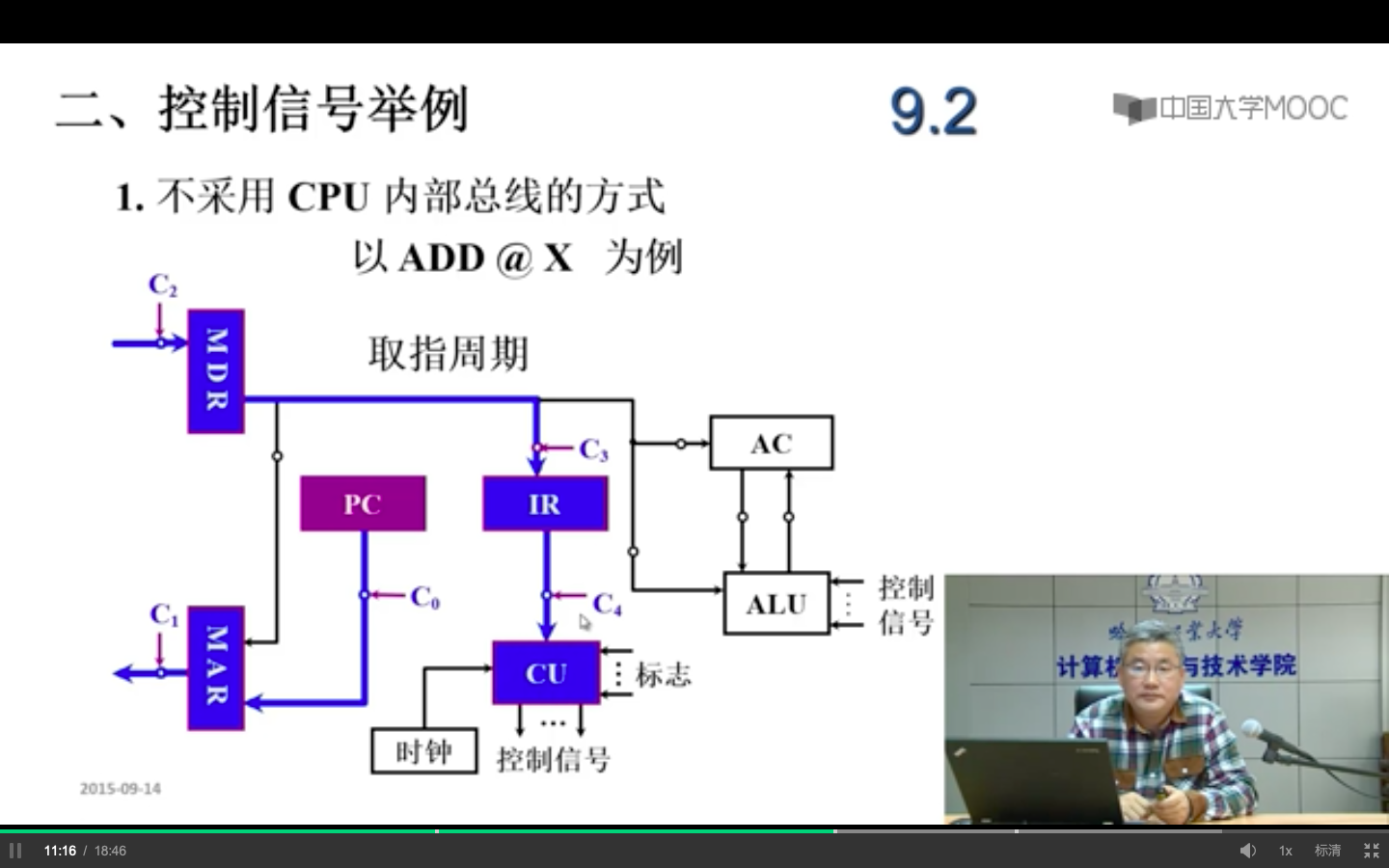

非内部总线方式，控制信号举例：



采用内部总线方式：

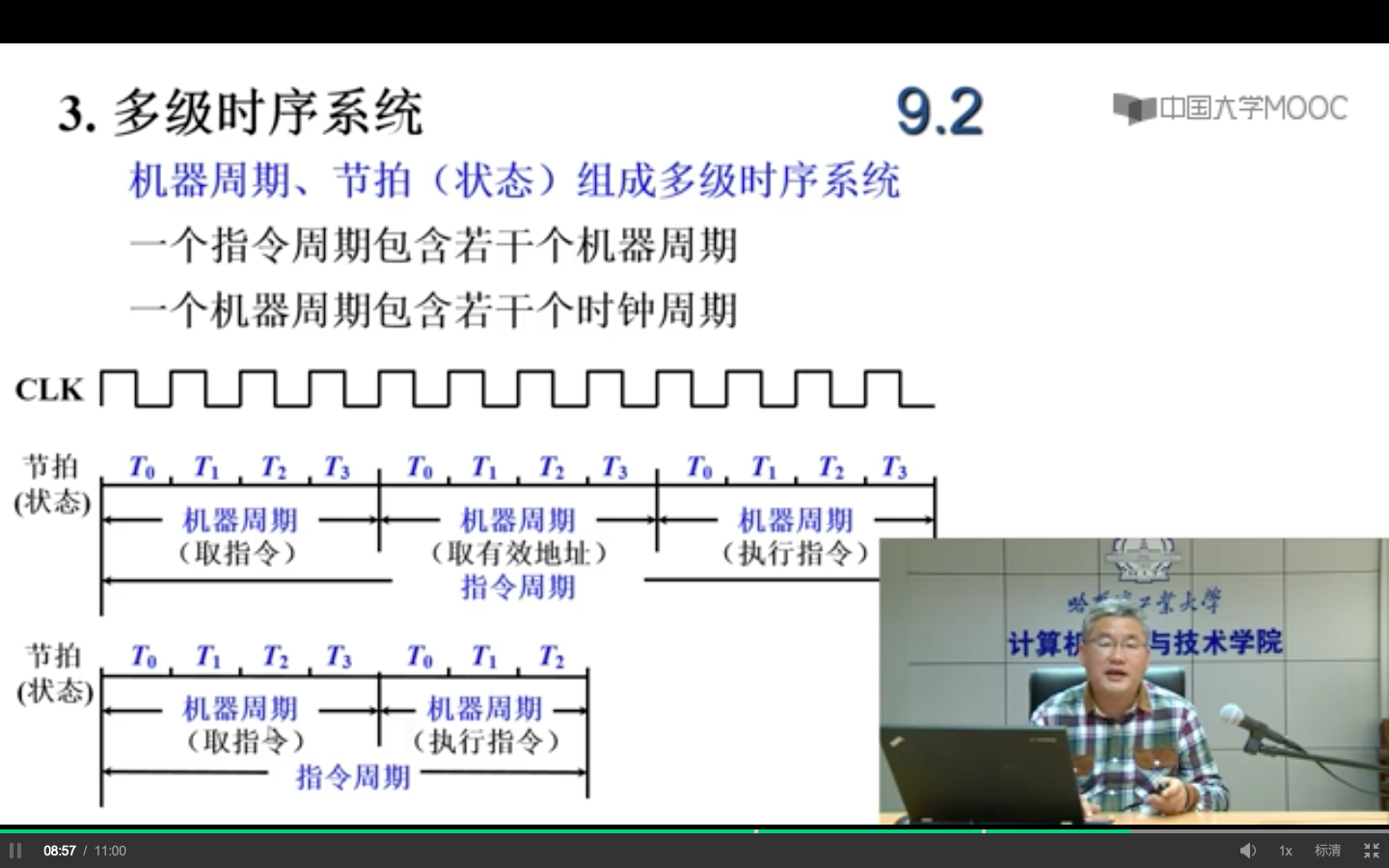

多级时序系统：有了时钟，计算机才有了时间的意识。



控制方式：

　　同步控制方式：

　　　　1.采用定长的机器周期

　　　　2.采用不定长的机器周期

　　异步控制方式：采用应答信号

　　同步异步相结合：比如指令的取址周期可以使用同步控制，执行周期可以用异步控制
