matlab绘图

plot（横坐标，纵坐标，‘颜色线形等设置‘）　　例：plot（x,y,'r-x')%红色，细实线，叉号形（顺序不分先后）

细实线：-

点划线：-.

虚点线：:

虚划线：--



实心黑点：.　　　　　 圆圈标记：o

叉号形：x　　   　　　 十字形状：+

星号标记：*　　　　     方块标记：s

菱形标记：d　　

向下的三角符号：v　　向上的三角符号：^　　

向左的三角符号：<　　向右的三角符号：>

五角星标记：p　　　　六角星标记：h



蓝色（缺省默认）：b　　紫色：m

青色：c　　　　　　　　红色：r

绿色：g　　　　　　　　黄色：y

白色：w　　　　　　　　黑色：k



 基础命令：

xlabel：横坐标标题

ylabel：纵坐标标题

title：图形名称，默认显示在图形上方

legend：图例

grid on/off：开启/关闭网格

hold on/off：开启/关闭同一界面显示多条函数图形

subplot（x行窗口，y列窗口，z这次图形显示在第几个窗口）

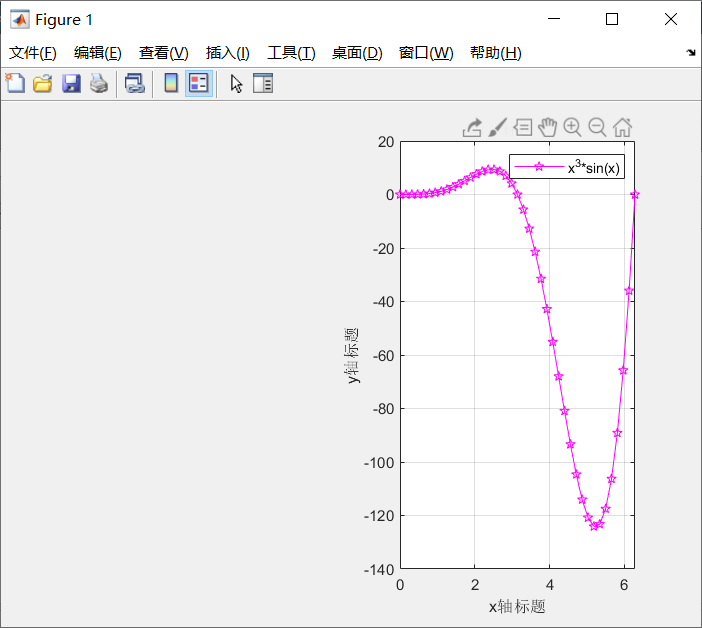

x=0:pi/20:2*pi;
y=x.^3.*sin(x);
subplot(1,2,2),plot(x,y,'mp-') %创建一行两列空间在第二个位置绘图
grid on
xlabel('x轴标题')
ylabel('y轴标题')
title('标题')
legend('x^3*sin(x)')



三维绘图：【X,Y]=meshgrid(x,y)

X,Y都是大小相等的矩阵，x，y都是行向量

X：通过将x复制length(y-1)行

Y：首先对y进行转置得到y'，将y'复制length（x-1）列得到。



lear,clc
x=1:3;
y=10:14;
[X,Y]=meshgrid(x,y)

X =

     1     2     3
     1     2     3
     1     2     3
     1     2     3
     1     2     3


Y =

    10    10    10
    11    11    11
    12    12    12
    13    13    13
    14    14    14

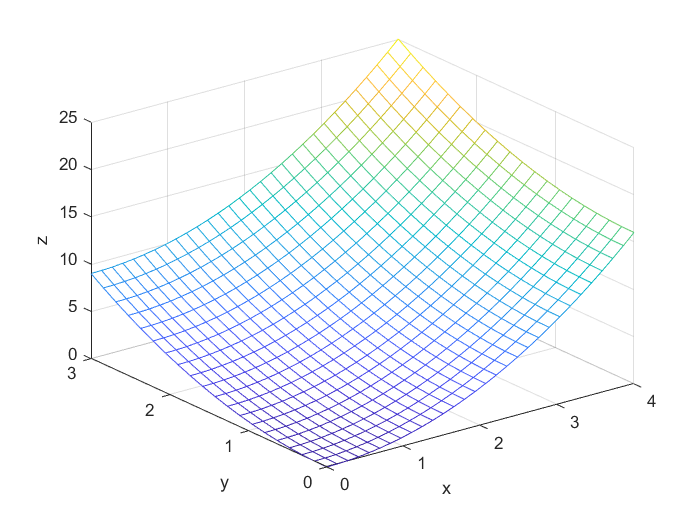

开始绘图：1.[X,Y]=mesh(x,y)    (meshc是带有轮廓线的绘图）



clear,clc
x=linspace(0,4,30);
y=linspace(0,3,20);
[X,Y]=meshgrid(x,y);
Z=X.^2+Y.^2;
mesh(X,Y,Z)
xlabel('x'),ylabel('y'),zlabel('z')



以下同理

2.surf(X,Y,Z):绘制曲面图

3.contour3(x,y,z,m):绘制等高线图，m条等高线

4.plot3(X,Y,Z)：绘制三维曲线



备注：

axis equal ：命令沿每个轴等间距隔开刻度单位

colormap：着色
