永嘉微电/VINKA原厂 抗干扰LED数显驱动/数码管显示驱动IC(芯片)-VK1616 7*4点阵，高性价比 抗干扰能力强，多用于小型LED显示屏驱动，可提供FAE技术支持

产品品牌：永嘉微电/VINKA
产品型号：VK1616
封装形式：SOP16
产品年份：新年份



概述：

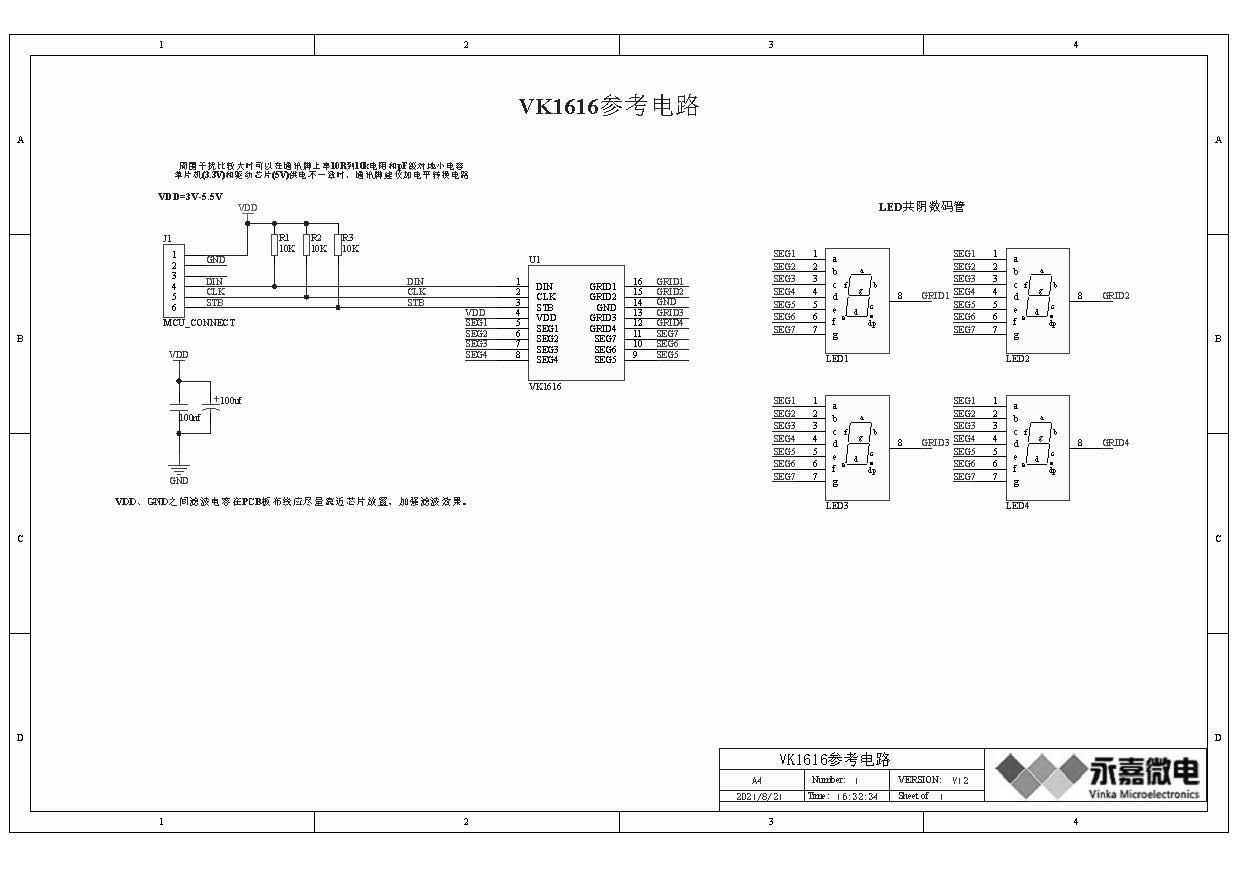

VK1616是一种数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持7SEGx4GRID的点阵LED显示面板。采用SOP16/DIP16的封装形式。



特点：

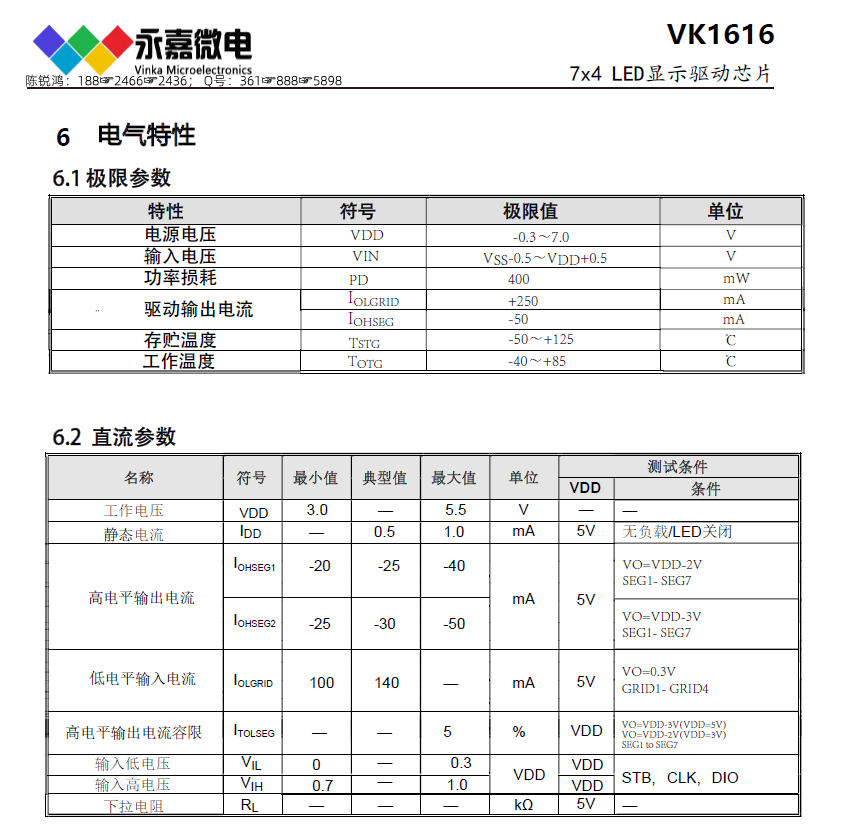

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 7个SEG脚，4个GRID脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 3线串行接口

• 8级整体亮度可调

• 显示模式为7段x4位

• 内置上电复位电路

• 抗干扰能力强

• 封装封装：

SOP16(150mil)(9.90mm × 3.90mm PP=1.27mm)

DIP16 (250mil) (19.4mm x 6.4mm PP=2.54mm)
