以太网PHY直连

以太网PHY直连
硬件设计，满足功能性能，越简单越好。
因此，在单板或机箱内能直连就直连，不要通过变压器。
直连方式与phy直接相关，phy分为电压和电流形的，对于收发方，共有四种组合方式。只介绍电压和电流型phy的连接方式，大家根据phy情况自由组合

a) 电压型phy

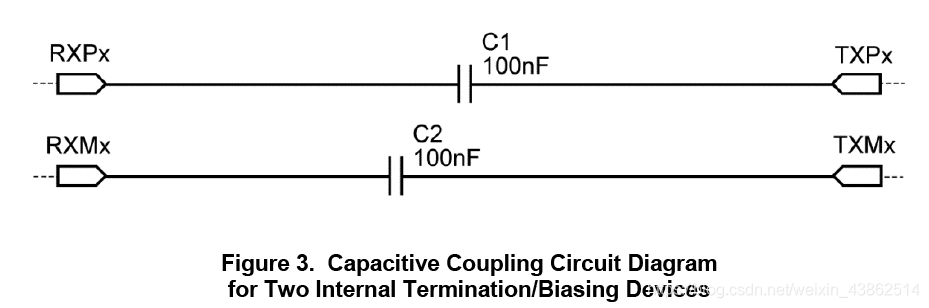

最简单，只需要电容直接耦合。





b) 电流型phy

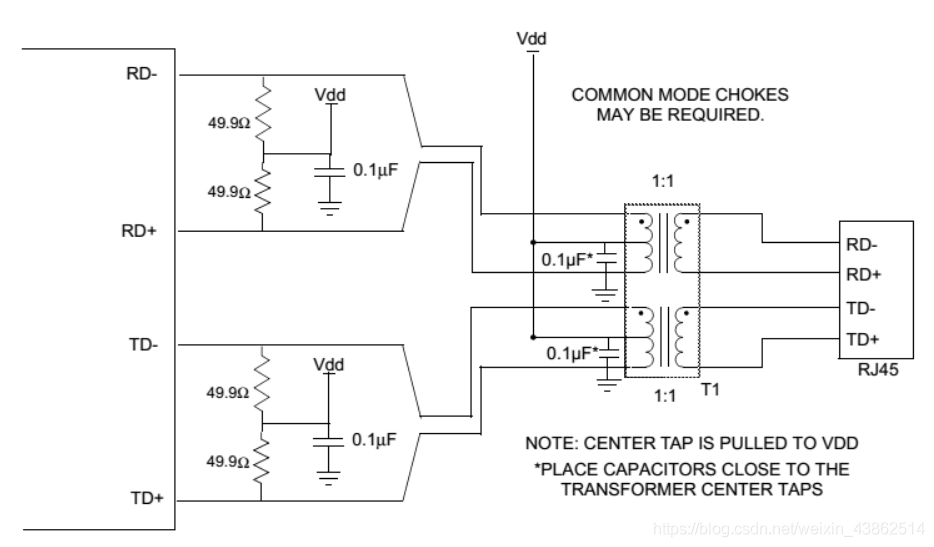

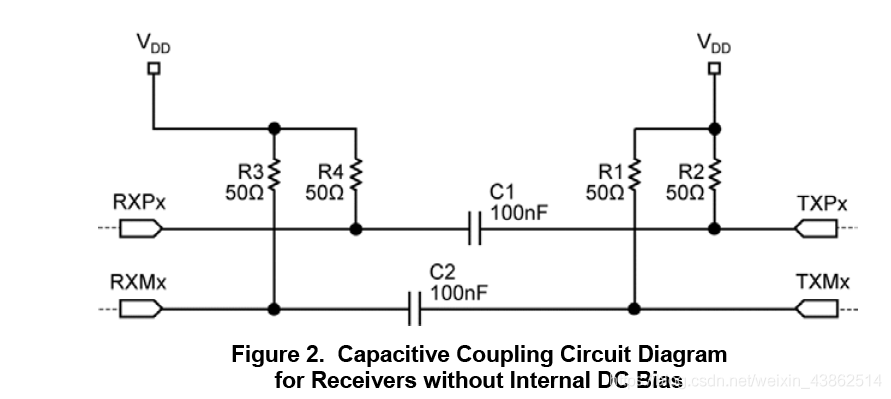

除了电容耦合，还需要偏置电压。





如何判别phy是电流还是电压型？
1）电流型
变压器中间抽头需要提供VCC





2）电压型

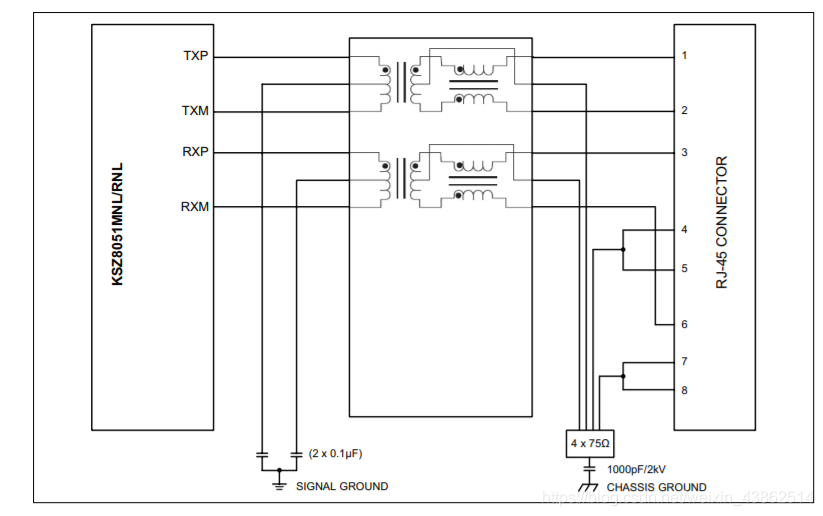

变压器中间抽头通过电容到地





————————————————
