实验 5:OpenFlow 协议分析和 OpenDaylight 安装

实验 5:OpenFlow 协议分析和 OpenDaylight 安装

一、实验目的
回顾 JDK 安装配置,了解 OpenDaylight 控制的安装,以及 Mininet 如何连接;通过抓包获取 OpenFlow 协议,验证 OpenFlow 协议和版本,了解协议内容。
二、实验任务
Mininet 生成拓扑连接 OpenDaylight,在 Mininet 上通过 ping 抓包验证 OpenFlow1.3 协议。
三、实验步骤
1. 实验环境
安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机。
2. 实验过程
(1)安装 OpenDaylight 控制器
jdk8下载;
创建Java文件夹:
$ sudo mkdir /usr/local/java
将jdk8安装包放入java文件夹中,然后将OpenDaylight文件放入sdn中,开始进行实验;
$ sudo tar -zxvf jdk-8u211-linux-x64.tar.gz
$ gedit ~/.bashrc
在文件末尾追加内容如下:
export JAVA_HOME=/usr/local/java/jdk1.8.0_211
export JRE_HOME=${JAVA_HOME}/jre
export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib
export PATH=${JAVA_HOME}/bin:$PATH
保存退出,然后运行命令:
$ source ~/.bashrc
$ java -version //验证安装版本
解压安装:
$ tar -zxvf distribution-karaf-0.6.4-Carbon.tar.gz
运行 karaf(不能用超级权限):
$ ./distribution-karaf-0.6.4-Carbon/bin/karaf //Carbon 版本
第一次启动需安装插件:
feature:install odl-restconf odl-l2switch-switch-ui odl-openflowplugin-flow-services-ui odl-mdsal-apidocs odl-dluxapps-applications
至此 ODL 控制器启动完毕:
(2)启动 Mininet 虚拟机,生成一个最简拓扑并连接 OpenDaylight
连接前应确认 Mininet 和 OpenDaylight 的网络互通,如果是安装在同一台虚拟机上,那么可以忽略。
运行命令生成拓扑并连接控制器:
$ sudo mn --switch ovs,protocols=OpenFlow13 --controller=remote,ip=127.0.0.1,port=6633



(3)Wireshark 抓包分析 OpenFlow 1.3
sudo wireshark 命令开启 wireshark,选择 any,抓取所有数据包。为了能够抓到控制器和交换机最初的交互,应在 Mininet 拓扑创建前开启抓包。查看抓包结果,利用 openflow_v4 过滤出 OpenFlow 1.3 协议,可以看到 OpenFlow协议下,交换机和控制器的交互过程。
HELLO——控制器与交换机互相发送 Hello 消息,告诉对方自己能够支持的OpenFlow 版本,向下兼容双方都能够兼容的版本,建立后续的通信。
FEATURES_REQUEST——控制器向交换机要求特征信息。
FEATURES_REPLY——交换机会送特征信息。
SET CONFIG——控制器向交换机下发两个配置,一个是 flags,指示如何处理IP 分片;另一个是 Miss send length,指示交换机遇到无法处理的数据包时,向控制器发送消息的最大字节数。
PACKET OUT 和 FLOW MOD——控制器接收到交换机 PACKET IN 消息后的响应方式有两种,FLOW MOD 下发流表,告知交换机匹配项(MATCH)和对应的动作(ACTION),去处理这一类数据包;PACKET OUT 不下发流表,直接告知交换机如何处理这一个数据包。
下面的 PACKET OUT 有两个动作,对控制器来的消息转发到 1 和 2 端口
下面的 FLOW MOD 下发了两条流表,Cookie 不一样

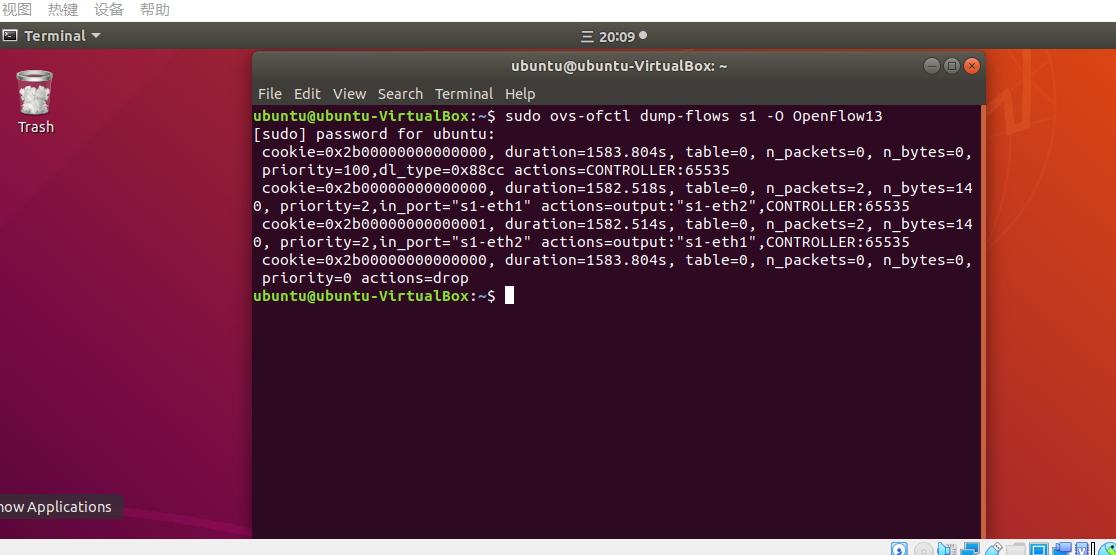

用 OVS 命令查看交换机中确实存在相应版本的流表,cookie、priority 等信息可以上面的抓包能够对应上。
四、实验总结
这次实验比较简单,总共遇到两处难点,自己查了资料解决。
(1)jdk8安装包不能直接发送到/usr/local/java
解决方法:输入指令进入root模式
$su root

再输入

$mv 文件名 /usr/local/java
可将文件移入指定目录。
(2)第一次启动安装插件的时候报错
解决方法:后来发现是因为pdf复制的问题第一行漏掉了一个‘-’号。我当时找了很久问题,这也告诉我做实验的时候一定要认真。
