在分析化学实验室，氮气是气相色谱（GC）、液相色谱-质谱联用（LC-MS）等仪器的常用载气或辅助气。过去，液氮罐或高压钢瓶是主要气源，但如今氮气发生器因其便利性、安全性和持续供气能力，正逐步成为实验室标配。本文将聚焦于最常见的变压吸附（PSA） 技术，从原理、选型到日常维护，为实验室技术人员提供一份实用的参考指南。


一、PSA氮气发生器的工作原理

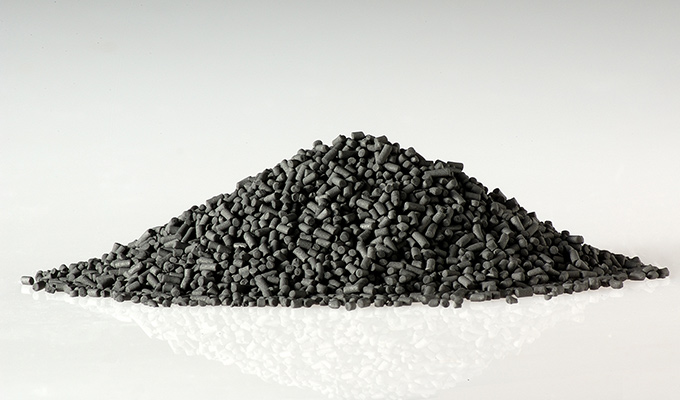

变压吸附（Pressure Swing Adsorption, PSA）是一种基于气体分子动力学直径差异的分离技术。核心部件是充满碳分子筛（CMS） 的吸附塔。


  1. 吸附阶段：压缩空气经过净化后进入吸附塔。氧气（动力学直径约3.46Å）由于分子较小，扩散进入碳分子筛的微孔而被吸附；氮气（动力学直径约3.64Å）则直接通过塔体，进入储气罐供使用。

  2. 解吸再生：当吸附塔接近饱和时，系统通过降低塔内压力（常压或负压），使被吸附的氧气从分子筛中脱附，随废气排入大气。碳分子筛得以再生，准备进入下一轮吸附。

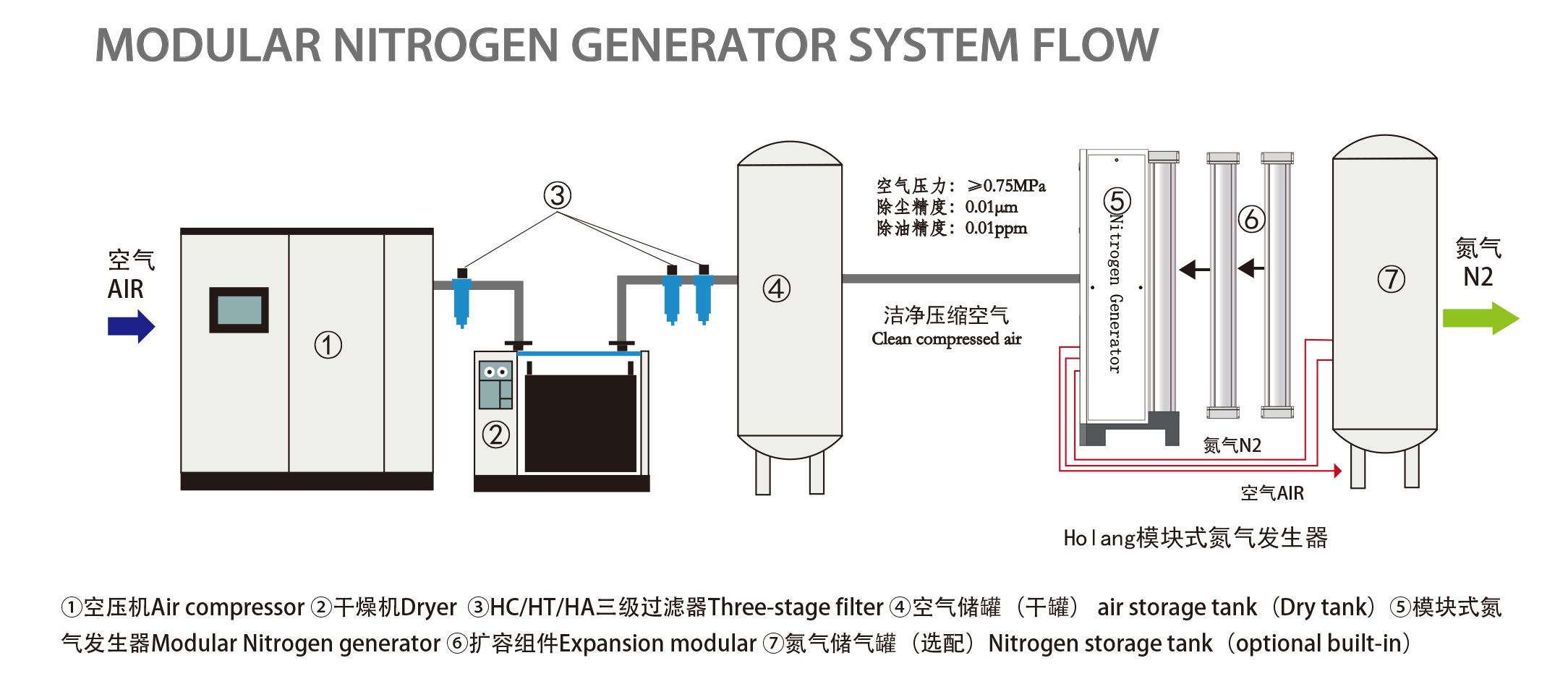

通常采用双塔结构，一塔吸附产气，另一塔解吸再生，通过PLC自动控制阀门切换，实现连续供气。整个过程的能耗主要来自空压机，发生器内部只需少量电力用于控制电路。


二、实验室选型时必须关注的四个参数

在选购PSA氮气发生器时，仅看“流量”和“纯度”往往不够。以下四个参数直接影响与下游分析仪器的匹配度：

1. 纯度与流量的权衡

PSA技术有一个重要特性：纯度越高，最大可用流量越低。例如：

  • 95%~99%纯度时，可达到标称最大流量；

  • 如需99.9%以上纯度，通常只能输出标称流量的60%~70%。
    因此，选型前务必确认分析仪器要求的纯度（如GC载气常需99.999%），并根据实际需求流量选择合适型号，留出余量。

2. 露点（含水量）

压缩空气中的水分若未除净，会损坏分子筛并干扰分析结果。优质的PSA发生器会集成多级过滤和冷干机，确保出口气体常压露点低于-40℃（甚至-60℃）。若发生器无内置除水模块，则必须配套高品质的空气预处理系统。

3. 颗粒物与含油量

残留的油滴和颗粒会污染分子筛，导致其“中毒”失效。进气口通常要求：

  • 颗粒 < 0.01μm

  • 残油 < 0.01 mg/m³（需使用无油空压机或超强除油过滤）

4. 压力稳定性

质谱等设备对气体压力波动极为敏感。发生器应具备稳压阀或缓冲罐，保证输出压力波动在±1%以内，且响应速度快，避免在仪器进样瞬间压力骤降。

三、日常维护：延长分子筛寿命的关键

PSA发生器的核心耗材是碳分子筛，价格不菲，但合理维护可使其寿命长达5~10年。

1. 进气预处理系统的维护

  • 空压机排水：每天或每周手动排水一次，防止水分进入吸附塔。

  • 精密过滤器：按说明书定期更换滤芯（通常6~12个月），否则过滤效率下降，杂质直接冲击分子筛。

  • 冷干机检查：确保制冷正常，出口温度符合要求。

2. 消音器与排气口的清洁

吸附塔解吸排气时，可能带出少量碳粉。若消音器堵塞，会导致塔内压力无法完全释放，再生不充分，影响产气纯度。建议每半年检查并清洁消音器。

3. 纯度监控与报警

定期使用便携式氧分析仪检测出口氮气纯度，或依赖发生器自带的在线监测传感器。一旦发现纯度下降且进气预处理正常，通常意味着分子筛老化或阀门密封不良，需联系厂家检修。

四、常见故障排查思路

现象可能原因排查步骤
氮气纯度下降 进气压力/流量不足；分子筛中毒 检查空压机输出；检查过滤器状态；测试排气含氧量
输出流量不足 吸附塔切换异常；管道泄漏 观察PLC指示灯是否正常；用肥皂水检测接头
压力波动大 稳压阀失效；储气罐容积偏小 调节或更换稳压阀；检查后端仪器用气习惯
发生器噪音增大 消音器堵塞；阀门磨损 清洁或更换消音器；联系售后检查气动阀

五、结语

PSA氮气发生器并非“即插即用”的简单设备，它需要与实验室的供气系统、分析仪器协同工作。选型时充分了解分析需求，运行中重视预处理和维护，才能发挥其最大价值。希望本文能帮助实验室同仁在技术选型和日常使用中少走弯路，让氮气发生器成为实验流程中可靠的一环。

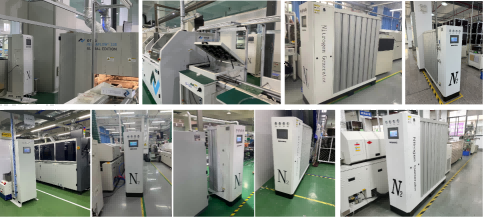

HOLANG 氮气发生器客户案例.png
