在智能小家电、电动玩具及各类便携式设备中，高效、可靠地驱动有刷直流电机是核心需求。矽塔科技的SA8304单通道H桥驱动器，凭借其宽电压（2.0-7.0V）、大电流（3.0A持续）和极低的导通电阻（220mΩ），为工程师提供了一个简洁而强大的解决方案。本文将从芯片特性、工作原理到实战设计，全方位解析这颗高性价比电机驱动IC。

一、核心特性与市场定位

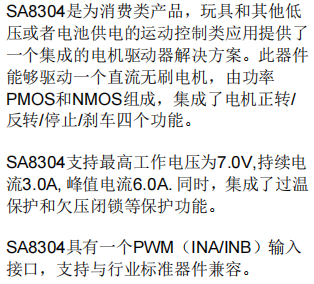

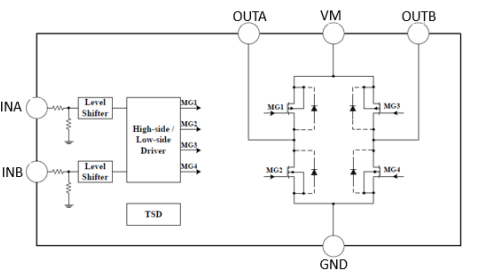

SA8304专为需要较高驱动功率的应用场景而生，其核心价值在于“高集成度”与“强驱动能力”的平衡。它采用ESOP8封装，内部集成了完整的H桥功率级（高侧PMOS + 低侧NMOS），仅需两个GPIO引脚（INA, INB）即可实现电机的正转、反转、刹车和低功耗待机四种状态控制，极大简化了外围电路。

  • 宽电压兼容：2.0V至7.0V的工作范围，完美适配单节锂电池（3.7V）、多节干电池或5V稳压电源，为便携设备设计提供了灵活性。
  • 强劲输出：持续输出电流高达3.0A，峰值电流可达6.0A，足以驱动大多数玩具车、电动工具和小家电中的电机。
  • 高效低耗：H桥总导通电阻典型值仅220mΩ，有效降低了导通损耗和芯片发热。待机模式下静态电流低至0.1μA，非常适合电池供电设备。
  • 内置保护：集成了欠压锁定（UVLO）和过温保护（TSD），为系统安全运行保驾护航。

无论是使用Python脚本进行电机控制算法模拟，还是用TypeScript编写上位机调试界面，了解这些硬件特性都是实现精准控制的基础。

在这里插入图片描述

二、关键电气参数与接口逻辑

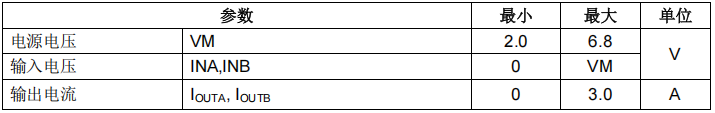

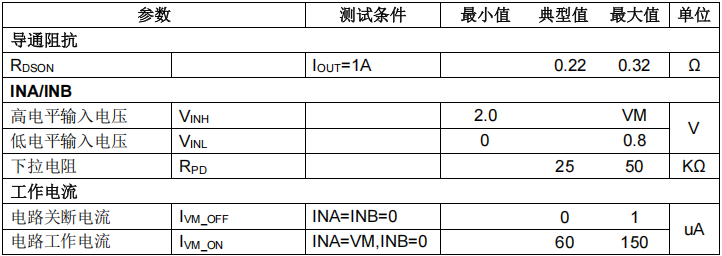

深入理解SA8304的电气参数是成功设计的前提。其控制逻辑清晰明了，通过INA和INB两个引脚的电平组合，直接决定H桥的输出状态。

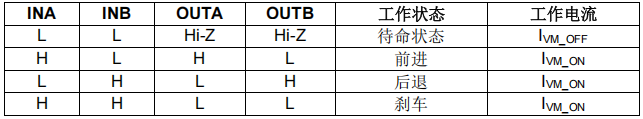

控制逻辑真值表（核心）：

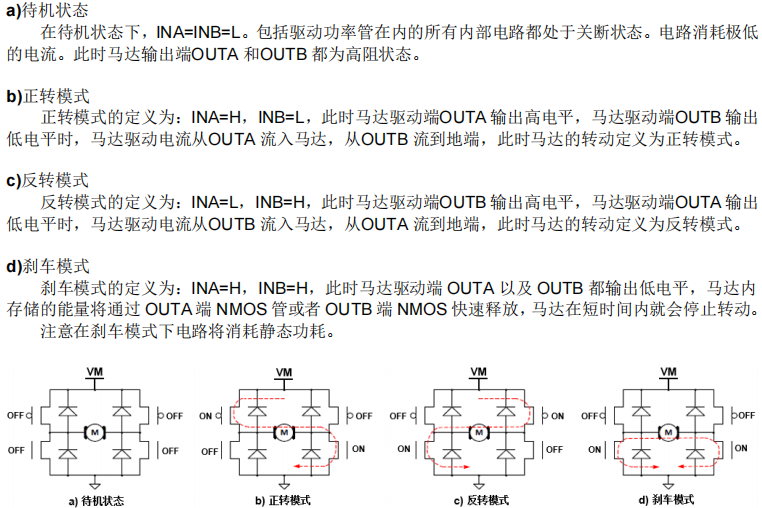

  • INA=L, INB=L：待机/滑行模式。所有功率管关断，芯片进入超低功耗状态。
  • INA=H, INB=L：电机正转。OUTA为高，OUTB为低。
  • INA=L, INB=H：电机反转。OUTA为低，OUTB为高。
  • INA=H, INB=H：刹车模式。两个低侧NMOS导通，电机两端短路，实现快速制动。

输入逻辑高电平（VINH）要求≥2.0V，因此可直接与3.3V或5V的MCU（如STM32、Arduino、ESP32）GPIO连接。芯片内部约50kΩ的下拉电阻确保了引脚悬空时的默认安全状态。

在这里插入图片描述在这里插入图片描述

三、PWM调速与两种衰减模式解析

SA8304支持PWM信号调速，这是实现电机无级变速的关键。有趣的是，它提供了两种不同的PWM工作模式，对应不同的电流衰减路径，直接影响调速精度和电机响应。

  • 模式A（慢衰减）：例如INA接PWM，INB固定为低。在PWM低电平时，H桥所有管关断，电机电流通过MOSFET的体二极管续流，衰减较慢。此模式控制简单，但在高频或轻载时可能导致电流不连续，控制精度稍差。
  • 模式B（快衰减）：例如INA接PWM，INB固定为高。在PWM低电平时，芯片进入刹车状态（两个低管导通），电机电流快速衰减。此模式能提供更平滑、更精确的转矩控制，是精密调速的首选。

工程建议：为获得最佳性能并避免可闻噪音，PWM频率建议设置在10kHz至50kHz之间。在编写JavaScript或Go语言的后台控制服务时，需确保PWM信号生成的时序精度。

在这里插入图片描述在这里插入图片描述

四、实战应用电路设计要点

要让SA8304稳定可靠地工作，几个关键的外围电路设计和PCB布局原则必须遵守，任何疏忽都可能导致芯片损坏或性能下降。

  1. 电源去耦电容（必须！）：在VM引脚与功率地（PGND）之间，必须紧贴芯片放置一个4.7μF或更大的低ESR陶瓷电容。它的作用是吸收电机启停和换向时产生的大电流尖峰，稳定芯片供电。电容放置过远是常见的失效原因。
  2. 输出消振电容（关键！）：在OUTA和OUTB之间需要并联一个0.1μF（104）的陶瓷电容，以抑制因电机电感引起的电压尖峰，保护输出MOSFET不被击穿。
  3. 接地处理：将信号地（AGND，Pin6）和功率地（PGND，Pin7）在芯片引脚附近单点连接，形成“星型接地”，避免功率噪声干扰逻辑电路。
  4. 散热设计：ESOP8封装的底部有一个裸露的散热焊盘（Exposed Pad）。必须将其焊接在PCB的铜箔上，并通过多个过孔连接到内部或底层的地平面，以构建高效的热传导路径。这是实现3.0A持续电流输出的基础。

[AFFILIATE_SLOT_1]

在这里插入图片描述在这里插入图片描述

五、热设计与电流能力评估

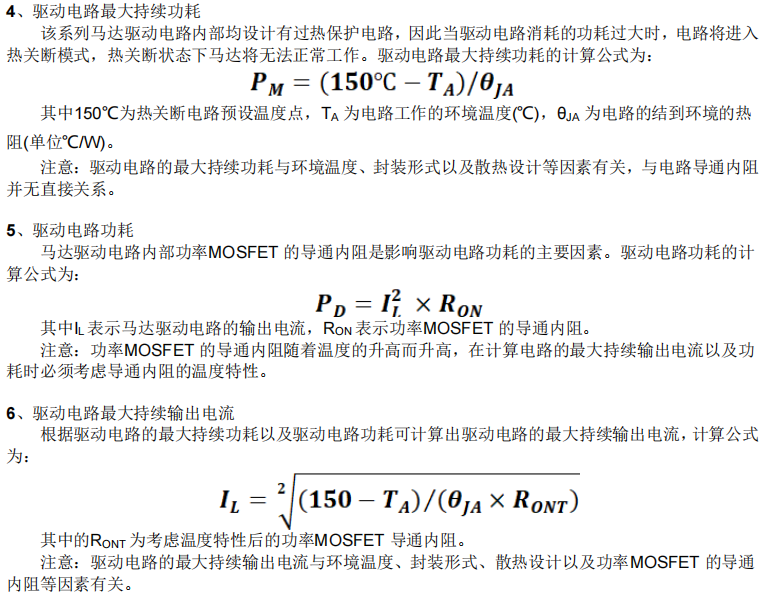

很多工程师对芯片标称的“3.0A持续电流”存在误解，认为在任何条件下都能达到。实际上，持续输出能力严重依赖散热条件。芯片的主要功耗来自H桥MOSFET的导通损耗：PD = IL2 × RDS(ON)。

以典型导通电阻0.22Ω计算，驱动3.0A电流时，理论功耗为1.98W。芯片的热阻θJA典型值为80°C/W，这意味着在25°C环境温度下，仅芯片自身温升就高达158°C，会立即触发过温保护（TSD，约150°C）。

✅ 正确评估步骤：

  1. 确定你的最高环境温度（TA）。
  2. 计算最大允许功耗：PMAX = (TJMAX - TA) / θJA。TJMAX通常为150°C。
  3. 根据PMAX和高温下的导通电阻（可能升至0.3Ω以上），反推安全连续电流：I = √(PMAX / RDS(ON))。

因此，在实际应用中（尤其是密闭空间），持续电流往往需要根据散热条件降额使用。良好的PCB散热设计是发挥其全部性能的关键。

在这里插入图片描述在这里插入图片描述

六、常见问题调试与设计验证

在开发过程中，如果遇到电机不转、芯片发热异常等问题，可以按以下步骤排查：

  • 电机完全不转：检查VM电压是否在2.0V以上；确认INA/INB逻辑电平正确（可用万用表测量）；检查VM的4.7μF电容和OUT间的0.1μF电容是否焊接良好且靠近芯片。
  • 芯片异常发热：首先检查电机是否堵转，堵转电流是否超过6.0A峰值；计算实际功耗是否超出散热能力；用示波器观察输入信号，确保没有异常毛刺导致上下管直通（尽管有内置死区）。
  • PWM调速异常：确认使用的是模式A还是模式B；检查PWM频率是否合适（建议10-50kHz）；用示波器观察OUTA/OUTB波形是否符合预期。

进行设计验证时，应系统性地测试逻辑功能、欠压保护、PWM响应以及热性能。可以使用Python的`pyserial`库或Java编写的测试工具来自动化这些验证流程，提高效率。

[AFFILIATE_SLOT_2]

在这里插入图片描述在这里插入图片描述

七、总结与选型建议

矽塔SA8304是一款在性价比和性能之间取得优秀平衡的单通道有刷电机驱动器。它的宽电压、大电流、低导通电阻和完备的保护功能，使其成为小家电、智能玩具、机器人关节等应用的理想选择。

成功应用的三要素：1）严格遵守电源和输出电容的布局要求；2）重视散热设计，理性评估持续电流能力；3）根据控制精度需求选择合适的PWM衰减模式。
