在电子世界的宏伟蓝图中，三极管（Bipolar Junction Transistor, BJT）无疑扮演着基石般的角色。无论是模拟电路中微弱的信号放大，还是数字电路中精准的逻辑开关，都离不开它的身影。理解三极管，不仅是硬件工程师的必修课，其背后“以小控大”的电流放大思想，也深刻影响着软件开发者对底层硬件交互的认知。本文将带你深入三极管的核心，剖析其结构、工作原理与特性，为你构建坚实的硬件知识基础。

一、三极管的结构：NPN与PNP的对称世界

三极管本质上是一种由三层半导体材料构成的器件，其名称“双极型”源于电子和空穴两种载流子都参与导电过程。它就像一座精密的半导体“三明治”，通过巧妙的掺杂形成了两个背靠背的PN结。

根据中间层半导体类型的不同，三极管主要分为NPN型和PNP型两种。这两种类型结构对称，但电流方向和电压极性完全相反，如同电路中的“镜像”。它们都拥有三个电极：

  • 发射极（E）：负责向基区注入载流子，通常掺杂浓度最高。
  • 基极（B）：控制电极，非常薄且掺杂浓度低，是控制电流大小的“阀门”。
  • 集电极（C）：收集从发射极经基区扩散过来的载流子，面积通常最大。

电路符号中的箭头方向永远指向发射极，并指示了常规电流的方向（从P指向N）。对于NPN管，箭头向外，表示电流从基极和集电极流入，从发射极流出；对于PNP管，箭头向内，则相反。理解这种对称性，对于分析复杂的推挽输出电路或电源管理电路至关重要。

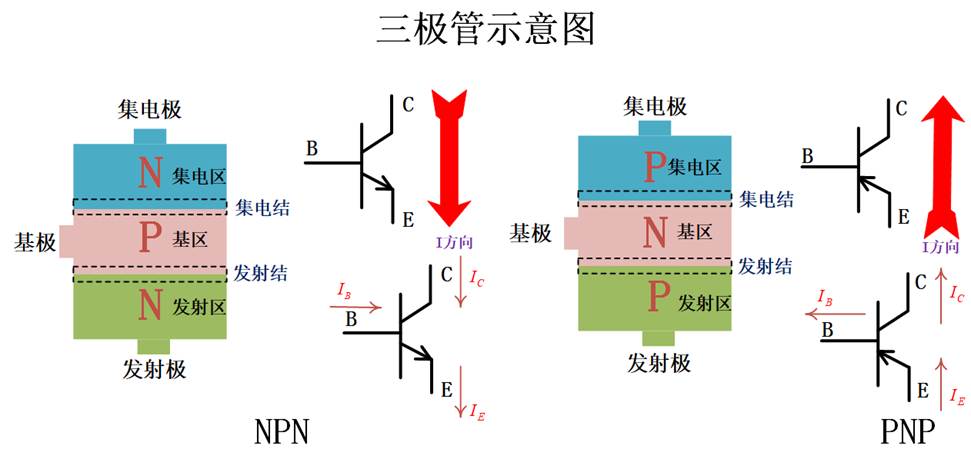

上图清晰地展示了NPN与PNP三极管内部半导体结构的排列方式，这是理解其所有工作的物理基础。

在实际的电路设计中，例如使用Python进行电路仿真或嵌入式C++开发驱动时，明确所用三极管的类型是第一步。混淆NPN和PNP会导致电路根本无法工作，甚至损坏器件。[AFFILIATE_SLOT_1]

二、核心奥秘：三极管的工作原理与工作状态

三极管最迷人的特性在于其电流放大作用。我们可以用一个生动的比喻来理解：基极电流（Ib）像是一个轻轻转动的水龙头开关，而集电极电流（Ic）则是由此控制涌出的巨大水流。放大倍数β（或hFE）就是这个“撬动”的比例，通常可达几十至几百倍。

这种放大效应的物理基础是少数载流子在基区的扩散与复合。以NPN管为例：

  1. 当发射结正向偏置（电压约0.5-0.7V），发射区的电子（多子）大量注入基区。
  2. 由于基区做得很薄且掺杂少，注入的电子（在基区成为少子）大部分来不及复合，便扩散到集电结边缘。
  3. 集电结反向偏置，其强大的内电场将到达边缘的电子迅速拉入集电区，形成集电极电流Ic。仅有极少部分电子在基区与空穴复合，形成基极电流Ib。

因此，Ic ≈ β * Ib，实现了电流放大。PNP管的工作原理完全相同，只是载流子由空穴扮演，所有电压极性和电流方向与NPN相反。

根据两个PN结（发射结和集电结）的偏置状态，三极管呈现出三种截然不同的工作区，这直接决定了它在电路中的角色：

半导体

参杂元素

多数载流子

N型

掺五价元素（磷、砷）

自由电子

P型

掺三价元素（硼、镓）

空穴

上表总结了三种工作状态的条件与特点。 掌握这三种状态是分析任何三极管电路的关键。例如，在模拟放大器中，三极管必须工作在放大区；而在数字电路（如与门、非门）或单片机（如Arduino、STM32）的IO口驱动电路中，三极管则在饱和区（导通）和截止区（关断）之间快速切换，充当高速开关。

三、特性曲线与电路设计实践

要精准运用三极管，离不开其特性曲线。它就像三极管的“指纹”和“地图”，揭示了电压与电流之间的内在关系。

输入特性曲线描述了基极电流Ib与基极-发射极电压Vbe之间的关系。它非常类似于一个二极管的伏安特性曲线，存在一个明显的阈值电压（硅管约0.5-0.7V）。只有当Vbe超过此阈值，三极管才开始导通。在设计基极驱动电路时，必须提供足够的电压来克服这个阈值。

输出特性曲线则是一组以Ib为参数的曲线簇，描述了Ic与Vce之间的关系。这张图上清晰地划分了我们之前提到的三个工作区：

  • 截止区：Ib=0曲线以下区域，Ic接近0，三极管关断。
  • 放大区：曲线平坦的区域，Ic几乎只受Ib控制，与Vce关系不大，实现放大。
  • 饱和区：曲线左侧陡峭区域，Vce很小（约0.2-0.3V），Ic不再随Ib增大而显著增大，三极管完全导通。

⚠️ 在实际应用中，需要特别注意散热和功耗。三极管饱和时Vce很小，但若Ic很大，其集电极功耗（Pc = Vce * Ic）仍可能超标，导致过热损坏。因此，驱动电机、继电器等大电流负载时，必须计算功耗并考虑加装散热片。

对于软件开发者，尤其是在使用JavaScript或TypeScript进行物联网前端开发，或使用Java/Python处理嵌入式设备上报的数据时，理解这些硬件特性有助于你更好地与硬件工程师沟通，理解传感器读数、执行器控制背后的物理限制，从而写出更健壮、高效的代码。[AFFILIATE_SLOT_2]

四、从理论到应用：三极管的现代角色

虽然当今集成电路中MOSFET占据了主导地位，但三极管因其成本低、驱动简单、线性度好等优点，依然在许多场景中不可替代：

  • 模拟信号放大：音频前置放大器、射频信号处理等，利用其放大区的良好线性。
  • 数字开关与驱动：驱动LED、继电器、蜂鸣器等，工作在饱和/截止区。
  • 线性稳压电源：作为调整管，构成简单的电压调节电路。
  • 静电保护与电平转换：在接口电路中提供简单的保护或电平移位功能。

在学习C++或Python进行硬件编程时，你可能会调用`digitalWrite()`这样的函数来控制一个引脚的高低电平。这个信号往往就是通过一个三极管开关电路，去控制一个5V继电器或12V的散热风扇。理解背后的三极管，能让你的控制更加得心应手。

最佳实践提示：设计三极管开关电路时，务必在基极串联一个限流电阻，防止过大的Ib损坏三极管或微控制器的IO口。计算电阻值的公式为：R ≈ (Vdrive - Vbe) / Ib，其中Ib应取能使三极管深度饱和的值（Ib > Ic(sat) / β）。

总结而言，三极管作为半导体时代的标志性发明，其核心原理——通过小电流控制大电流——奠定了现代电子技术的基础。无论是NPN还是PNP，放大、饱和、截止三种状态，还是其输入输出特性，都是硬件设计者工具箱中的基本要素。深入理解它，不仅能帮助你读懂更多电路图，更能让你在软硬件结合的开发道路上，拥有更深刻的系统级视角。从这颗小小的器件出发，足以窥见整个电子世界的运行逻辑。
