浅析OpenCV中的BlobDetector

OpenCV Blob Detection Example

一、blob基础

所谓Blob就是图像中一组具有某些共同属性(例如,灰度值)的连接像素。在上图中,深色连接区域是斑点,斑点检测的目的是识别并标记这些区域。OpenCV提供了一种方便的方法来检测斑点并根据不同的特征对其进行过滤。在OpenCV 3中,使用SimpleBlobDetector :: create方法创建智能指针调用该算法。

Python

Python
# Setup SimpleBlobDetector parameters.
params = cv2.SimpleBlobDetector_Params()
# Change thresholds
params.minThreshold = 10;
params.maxThreshold = 200;
# Filter by Area.
params.filterByArea = True
params.minArea = 1500
# Filter by Circularity
params.filterByCircularity = True
params.minCircularity = 0.1
# Filter by Convexity
params.filterByConvexity = True
params.minConvexity = 0.87
# Filter by Inertia
params.filterByInertia = True
params.minInertiaRatio = 0.01
# Create a detector with the parameters
ver = (cv2.__version__).split('.')
if int(ver[0]) < 3 :
    detector = cv2.SimpleBlobDetector(params)
else :
    detector = cv2.SimpleBlobDetector_create(params)

C++

// Setup SimpleBlobDetector parameters.
SimpleBlobDetector::Params params;
// Change thresholds
params.minThreshold = 10;
params.maxThreshold = 200;
// Filter by Area.
params.filterByArea = true;
params.minArea = 1500;
// Filter by Circularity
params.filterByCircularity = true;
params.minCircularity = 0.1;
// Filter by Convexity
params.filterByConvexity = true;
params.minConvexity = 0.87;
// Filter by Inertia
params.filterByInertia = true;
params.minInertiaRatio = 0.01;
#if CV_MAJOR_VERSION < 3   // If you are using OpenCV 2
  // Set up detector with params
  SimpleBlobDetector detector(params);
  // You can use the detector this way
  // detector.detect( im, keypoints);
#else
  // Set up detector with params
  Ptr<SimpleBlobDetector> detector = SimpleBlobDetector::create(params);
  // SimpleBlobDetector::create creates a smart pointer.
  // So you need to use arrow ( ->) instead of dot ( . )
  // detector->detect( im, keypoints);
#endif

二、blob参数设置

在OpenCV中实现的叫做SimpleBlobDetector,它基于以下描述的相当简单的算法,并且进一步由参数控制,具有以下步骤。

SimpleBlobDetector::Params::Params()
{
    thresholdStep = 10;    //二值化的阈值步长,即公式1的t
    minThreshold = 50;   //二值化的起始阈值,即公式1的T1
    maxThreshold = 220;    //二值化的终止阈值,即公式1的T2
    //重复的最小次数,只有属于灰度图像斑点的那些二值图像斑点数量大于该值时,该灰度图像斑点才被认为是特征点
    minRepeatability = 2;
    //最小的斑点距离,不同二值图像的斑点间距离小于该值时,被认为是同一个位置的斑点,否则是不同位置上的斑点
    minDistBetweenBlobs = 10;

    filterByColor = true;    //斑点颜色的限制变量
    blobColor = 0;    //表示只提取黑色斑点;如果该变量为255,表示只提取白色斑点

    filterByArea = true;    //斑点面积的限制变量
    minArea = 25;    //斑点的最小面积
    maxArea = 5000;    //斑点的最大面积

    filterByCircularity = false;    //斑点圆度的限制变量,默认是不限制
    minCircularity = 0.8f;    //斑点的最小圆度
    //斑点的最大圆度,所能表示的float类型的最大值
    maxCircularity = std::numeric_limits<float>::max();

    filterByInertia = true;    //斑点惯性率的限制变量
    minInertiaRatio = 0.1f;    //斑点的最小惯性率
    maxInertiaRatio = std::numeric_limits<float>::max();    //斑点的最大惯性率

    filterByConvexity = true;    //斑点凸度的限制变量
    minConvexity = 0.95f;    //斑点的最小凸度
    maxConvexity = std::numeric_limits<float>::max();    //斑点的最大凸度
}

  • 阈值:通过使用以minThreshold开始的阈值对源图像进行阈值处理,将源图像转换为多个二进制图像。这些阈值以thresholdStep递增,直到maxThreshold。因此,第一个阈值为minThreshold,第二个阈值为minThreshold + thresholdStep,第三个阈值为minThreshold + 2 x thresholdStep,依此类推;
  • 分组:在每个二进制图像中,连接的白色像素被分组在一起。我们称这些二进制blob;
  • 合并:计算二进制图像中二进制斑点的中心,并合并比minDistBetweenBlob更近的斑点;
  • 中心和半径计算:计算并返回新合并的Blob的中心和半径。

并且可以进一步设置SimpleBlobDetector的参数来过滤所需的Blob类型。

  • 按颜色:首先需要设置filterByColor =True。设置blobColor = 0可选择较暗的blob,blobColor = 255可以选择较浅的blob。
  • 按大小:可以通过设置参数filterByArea = 1以及minArea和maxArea的适当值来基于大小过滤blob。例如。设置minArea = 100将滤除所有少于100个像素的斑点。
  • 圆度:这只是测量斑点距圆的距离。例如。正六边形的圆度比正方形高。要按圆度过滤,请设置filterByCircularity =1。然后为minCircularity和maxCircularity设置适当的值。圆度定义为()。圆的为圆度为1,正方形的圆度为PI/4,依此类推。
  • 按凸性:凸度定义为(斑点的面积/凸包的面积)。现在,形状的“凸包”是最紧密的凸形,它完全包围了该形状,用不严谨的话来讲,给定二维平面上的点集,凸包就是将最外层的点连接起来构成的凸多边形,它能包含点集中所有的点。直观感受上,凸性越高则里面“奇怪的部分”少。要按凸度过滤,需设置filterByConvexity = true,minConvexity、maxConvexity应该属于[0,1],而且maxConvexity> minConvexity。
  • 按惯性比:这个词汇比较抽象。我们需要知道Ratio可以衡量形状的伸长程度。简单来说。对于圆,此值是1,对于椭圆,它在0到1之间,对于直线,它是0。按惯性比过滤,设置filterByInertia = true,并设置minInertiaRatio、maxInertiaRatio同样属于[0,1]并且maxConvexity> minConvexity。
    按凸性(左低右高)按惯性比(左低右高)
    Concave versus Convex Shape Inertia Ratio

三、OpenCV的blob代码解析

在它的函数定义部分(feature2d.hpp),详细地说明了该部分代码的使用方法。

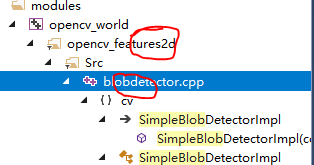

实现部分代码,来源于
单文件构成,结构比较简单,主要函数集中于detect和findBlobs,其他的皆为配合函数。
主要的一个数据结构,包含了中心的位置、半径和确定性。
  struct CV_EXPORTS Center
  {
      Point2d location;
      double radius;
      double confidence;
  };
2.1 findblob函数实现
findblob的主要过程是寻找到当前图片的轮廓,而后根据参数中的相关定义进行筛选。其中值得注意的地方。
    std::vector < std::vector<Point> > contours;
    findContours(binaryImagecontoursRETR_LISTCHAIN_APPROX_NONE);

2.1.1在findContours的过程中,使用的是RETR_LIST 和 CHAIN_APPROX_NONE,我们来看下图
RETR_LIST 的方法是将所有的轮廓全部以链表的形式串联起来(反过来说,将丢失轮廓间的树状结构)。
2.1.2注意轮廓遍历的大循环。进入循环后将根据参数中的每一个单项进行逐条筛选。
 for (size_t contourIdx = 0; contourIdx < contours.size(); contourIdx++)
    {……
2.1.3“面积”筛选获得moms.m00来获得面积。
  Moments moms = moments(contours[contourIdx]);
        if (params.filterByArea)
        {
            double area = moms.m00;
            if (area < params.minArea || area >= params.maxArea)
                continue;
        }
这个地方调用了moments(),该函数用于计算中心矩。设f(x,y)是一幅数字图像,,我们把像素的坐标看成是一个二维随机变量(X, Y),那么一副灰度图可以用二维灰度图密度函数来表示,因此可以用矩来描述灰度图像的特征。

对于二值图像的来说,零阶矩M00等于它的面积,同时一阶矩计算质心/重心。OpenCV中是这样实现
Moments moments(InputArray array, bool binaryImage=false )
    class Moments
    {
    public:
        Moments();
        Moments(double m00, double m10, double m01, double m20, double m11,
                double m02, double m30, double m21, double m12, double m03 );
        Moments( const CvMoments& moments );
        operator CvMoments() const;
    }

    参数说明

    • 输入参数:array是一幅单通道,8-bits的图像,或一个二维浮点数组(Point of Point2f)。binaryImage用来指示输出图像是否为一幅二值图像,如果是二值图像,则图像中所有非0像素看作为1进行计算。
    • 输出参数:moments是一个类:

    2.1.3“圆度”筛选时通过来计算圆度公式,此外自带函数arcLength获得轮廓的周长。
       double perimeter = arcLength(contours[contourIdx], true);
       double ratio = 4 * CV_PI * area / (perimeter * perimeter);
    2.1.3“颜色”筛选,只判断“圆心”的颜色。
    if (params.filterByColor)
    {
         if (binaryImage.at<uchar> (cvRound(center.location.y), cvRound(center.location.x)) != params.blobColor)
              continue;
    }
    这个使用方法值得商榷,在实际使用过程中不采纳。
    2.1.4"凸性"筛选,凸图像在0-1之间取值。
    if (params.filterByConvexity)
            {
                std::vector < Point > hull;
                convexHull(contours[contourIdx], hull);
                double area = contourArea(contours[contourIdx]);
                double hullArea = contourArea(hull);
                if (fabs(hullArea) < DBL_EPSILON)
                    continue;
                double ratio = area / hullArea;
                if (ratio < params.minConvexity || ratio >= params.maxConvexity)
                    continue;
            }
    ……
    我们可以用凸度来表示斑点凹凸的程度,凸度V的定义为:

    。其中,使用到了内部函数convexHull

    凸包示意图image

    2.1.5“惯性比”筛选,简单的来说,就是轮廓“扁”的程度。对于圆,此值是1,对于椭圆,它在0到1之间,对于直线,它是0。基本上就是取值在0-1之间,越扁越小。
    if (params.filterByInertia)
    {
                double denominator = std::sqrt(std::pow(2 * moms.mu11, 2+ std::pow(moms.mu20 - moms.mu02, 2));
                const double eps = 1e-2;
                double ratio;
                if (denominator > eps)
                {
                    double cosmin = (moms.mu20 - moms.mu02) / denominator;
                    double sinmin = 2 * moms.mu11 / denominator;
                    double cosmax = -cosmin;
                    double sinmax = -sinmin;
                    double imin = 0.5 * (moms.mu20 + moms.mu02) - 0.5 * (moms.mu20 - moms.mu02) * cosmin - moms.mu11 * sinmin;
                    double imax = 0.5 * (moms.mu20 + moms.mu02) - 0.5 * (moms.mu20 - moms.mu02) * cosmax - moms.mu11 * sinmax;
                    ratio = imin / imax;
                }
                else
                {
                    ratio = 1;
                }
                if (ratio < params.minInertiaRatio || ratio >= params.maxInertiaRatio)
                    continue;
                center.confidence = ratio * ratio;
    }
    ……
    二阶中心矩称为惯性矩。如果仅考虑二阶中心矩的话,则图像完全等同于一个具有确定的大小、方向和离心率,以图像质心为中心且具有恒定辐射度的椭圆。图像的协方差矩阵为:



    该矩阵的两个特征值λ1和λ2对应于图像强度(即椭圆)的主轴和次轴:




    而图像的方向角度θ为:



    图像的惯性率I为:


    这个函数定义和代码略有不同,没有进一步研究。
    2.1.6特别注意“半径”的计算方法
    //compute blob radius
    {
                std::vector<double> dists;
                for (size_t pointIdx = 0; pointIdx < contours[contourIdx].size(); pointIdx++)
                {
                    Point2d pt = contours[contourIdx][pointIdx];
                    dists.push_back(norm(center.location - pt));
                }
                std::sort(dists.begin(), dists.end());
                center.radius = (dists[(dists.size() - 1/ 2+ dists[dists.size() / 2]) / 2.;
    }
    采用的是排序取中间值的方法,值得借鉴。
    2.2 detect函数实现
    2.2.1对于图像通道的判断,值得借鉴。

        Mat grayscaleImage;
        if (image.channels() == 3 || image.channels() == 4)
            cvtColor(image, grayscaleImage, COLOR_BGR2GRAY);
        else
            grayscaleImage = image.getMat();
        if (grayscaleImage.type() != CV_8UC1) {
            CV_Error(Error::StsUnsupportedFormat, "Blob detector only supports 8-bit images!");
        }
    2.2.2最外层的循环采用的是遍历阈值的方法,该方法非常值得借鉴。
    for (double thresh = params.minThreshold; thresh < params.maxThreshold; thresh += params.thresholdStep)
        {
            Mat binarizedImage;
            threshold(grayscaleImage, binarizedImage, thresh, 255, THRESH_BINARY);……
    2.2.3通过距离判断新找到的圆是否为新圆,这段绝对是值得复用的。
    for (double thresh = params.minThreshold; thresh < params.maxThreshold; thresh += params.thresholdStep)
        {
            Mat binarizedImage;
            threshold(grayscaleImage, binarizedImage, thresh, 255, THRESH_BINARY);
            std::vector < Center > curCenters;
            findBlobs(grayscaleImage, binarizedImage, curCenters);
            std::vector < std::vector<Center> > newCenters;
            for (size_t i = 0; i < curCenters.size(); i++)
            {
                bool isNew = true;
                for (size_t j = 0; j < centers.size(); j++)
                {
                    double dist = norm(centers[j][ centers[j].size() / 2 ].location - curCenters[i].location);
                    isNew = dist >= params.minDistBetweenBlobs && dist >= centers[j][ centers[j].size() / 2 ].radius && dist >= curCenters[i].radius;
                    if (!isNew)
                    {
                        centers[j].push_back(curCenters[i]);
                        size_t k = centers[j].size() - 1;
                        while( k > 0 && curCenters[i].radius < centers[j][k-1].radius )
                        {
                            centers[j][k] = centers[j][k-1];
                            k--;
                        }
                        centers[j][k] = curCenters[i];
                        break;
                    }
                }
                if (isNew)
                    newCenters.push_back(std::vector<Center> (1, curCenters[i]));
            }
            std::copy(newCenters.begin(), newCenters.end(), std::back_inserter(centers));
        }

    三、一些联想
    1、面积筛选这块,那个面积函数是什么意思?
    面积函数是专门有实现的。
    double cv::contourAreaInputArray _contourbool oriented )
    {
        CV_INSTRUMENT_REGION();
        Mat contour = _contour.getMat();
        int npoints = contour.checkVector(2);
        int depth = contour.depth();
        CV_Assert(npoints >= 0 && (depth == CV_32F || depth == CV_32S));
        ifnpoints == 0 )
            return 0.;
        double a00 = 0;
        bool is_float = depth == CV_32F;
        const Pointptsi = contour.ptr<Point>();
        const Point2fptsf = contour.ptr<Point2f>();
        Point2f prev = is_float ? ptsf[npoints-1] : Point2f((float)ptsi[npoints-1].x, (float)ptsi[npoints-1].y);
        forint i = 0; i < npointsi++ )
        {
            Point2f p = is_float ? ptsf[i] : Point2f((float)ptsi[i].x, (float)ptsi[i].y);
            a00 += (double)prev.x * p.y - (double)prev.y * p.x;
            prev = p;
        }
        a00 *= 0.5;
        if( !oriented )
            a00 = fabs(a00);
        return a00;
    }
    但是据说, double area = moms.m00;也行,这个是为什么?
    进入看看,并且删除多余的东西:
    cv::Moments cv::momentsInputArray _srcbool binary )
    {
        CV_INSTRUMENT_REGION();
        const int TILE_SIZE = 32;
        MomentsInTileFunc func = 0;
        uchar nzbuf[TILE_SIZE*TILE_SIZE];
        Moments m;
        int type = _src.type(), depth = CV_MAT_DEPTH(type), cn = CV_MAT_CN(type);
        Size size = _src.size();
        ifsize.width <= 0 || size.height <= 0 )
            return m;
    #ifdef HAVE_OPENCL
        CV_OCL_RUN_(type == CV_8UC1 && _src.isUMat(), ocl_moments(_srcmbinary), m);
    #endif
        Mat mat = _src.getMat();
        ifmat.checkVector(2) >= 0 && (depth == CV_32F || depth == CV_32S))
            return contourMoments(mat);
        ifcn > 1 )
            CV_ErrorCV_StsBadArg"Invalid image type (must be single-channel)" );
        CV_IPP_RUN(!binaryipp_moments(matm), m);
        ifbinary || depth == CV_8U )
            func = momentsInTile<ucharintint>;
        else ifdepth == CV_16U )
            func = momentsInTile<ushortintint64>;
        else ifdepth == CV_16S )
            func = momentsInTile<shortintint64>;
        else ifdepth == CV_32F )
            func = momentsInTile<floatdoubledouble>;
        else ifdepth == CV_64F )
            func = momentsInTile<doubledoubledouble>;
        else
            CV_ErrorCV_StsUnsupportedFormat"" );
        Mat src0(mat);
        forint y = 0; y < size.heighty += TILE_SIZE )
        {
            Size tileSize;
            tileSize.height = std::min(TILE_SIZEsize.height - y);
            forint x = 0; x < size.widthx += TILE_SIZE )
            {
                tileSize.width = std::min(TILE_SIZEsize.width - x);
                Mat src(src0cv::Rect(xytileSize.widthtileSize.height));
                ifbinary )
                {
                    cv::Mat tmp(tileSizeCV_8Unzbuf);
                    cv::comparesrc, 0, tmpCV_CMP_NE );
                    src = tmp;
                }
                double mom[10];
                funcsrcmom );
                if(binary)
                {
                    double s = 1./255;
                    forint k = 0; k < 10; k++ )
                        mom[k] *= s;
                }
                double xm = x * mom[0], ym = y * mom[0];
                // accumulate moments computed in each tile
                // + m00 ( = m00' )
                m.m00 += mom[0];
                // + m10 ( = m10' + x*m00' )
                m.m10 += mom[1] + xm;
                // + m01 ( = m01' + y*m00' )
                m.m01 += mom[2] + ym;
                // + m20 ( = m20' + 2*x*m10' + x*x*m00' )
                m.m20 += mom[3] + x * (mom[1] * 2 + xm);
                // + m11 ( = m11' + x*m01' + y*m10' + x*y*m00' )
                m.m11 += mom[4] + x * (mom[2] + ym) + y * mom[1];
                // + m02 ( = m02' + 2*y*m01' + y*y*m00' )
                m.m02 += mom[5] + y * (mom[2] * 2 + ym);
                // + m30 ( = m30' + 3*x*m20' + 3*x*x*m10' + x*x*x*m00' )
                m.m30 += mom[6] + x * (3. * mom[3] + x * (3. * mom[1] + xm));
                // + m21 ( = m21' + x*(2*m11' + 2*y*m10' + x*m01' + x*y*m00') + y*m20')
                m.m21 += mom[7] + x * (2 * (mom[4] + y * mom[1]) + x * (mom[2] + ym)) + y * mom[3];
                // + m12 ( = m12' + y*(2*m11' + 2*x*m01' + y*m10' + x*y*m00') + x*m02')
                m.m12 += mom[8] + y * (2 * (mom[4] + x * mom[2]) + y * (mom[1] + xm)) + x * mom[5];
                // + m03 ( = m03' + 3*y*m02' + 3*y*y*m01' + y*y*y*m00' )
                m.m03 += mom[9] + y * (3. * mom[5] + y * (3. * mom[2] + ym));
            }
        }
        completeMomentState( &m );
        return m;
    }

    static void momentsInTileconst Matimgdoublemoments )
    {
        Size size = img.size();
        int xy;
        MT mom[10] = {0,0,0,0,0,0,0,0,0,0};
        MomentsInTile_SIMD<TWTMTvop;
        fory = 0; y < size.heighty++ )
        {
            const Tptr = img.ptr<T>(y);
            WT x0 = 0, x1 = 0, x2 = 0;
            MT x3 = 0;
            x = vop(ptrsize.widthx0x1x2x3);
            for( ; x < size.widthx++ )
            {
                WT p = ptr[x];
                WT xp = x * pxxp;
                x0 += p;
                x1 += xp;
                xxp = xp * x;
                x2 += xxp;
                x3 += xxp * x;
            }
            WT py = y * x0sy = y*y;
            mom[9] += ((MT)py) * sy;  // m03
            mom[8] += ((MT)x1) * sy;  // m12
            mom[7] += ((MT)x2) * y;  // m21
            mom[6] += x3;             // m30
            mom[5] += x0 * sy;        // m02
            mom[4] += x1 * y;         // m11
            mom[3] += x2;             // m20
            mom[2] += py;             // m01
            mom[1] += x1;             // m10
            mom[0] += x0;             // m00
        }
        forx = 0; x < 10; x++ )
            moments[x] = (double)mom[x];
    }
    从结果来比较
    Moments moms = moments(contours[contourIdx]);
    double area = moms.m00;
    double  area = contourArea(contours[contourIdx]);
    是一个东西,这样的话就更应该优选contourArea,因为更具有可解释性。但是在这里,使用m00却是有道理的:
    因为moms不仅在一个地方被使用,那么这次就算就是非常值的。
    2、凸度的话,从结果图片上再继续分析;
    凸度来表示斑点凹凸的程度,其定义为:

    凸包示意图
    简单来说,比如看这张图,area(hull)>>area(contours),这个值越大,则表明原图这个尖子越多,可以表明是越复杂,越可能存在缺口,越不像一个平滑、规整的图像。
    3、惯性里面有一个confidence是什么意思?
     if (params.filterByInertia)
            {
                double denominator = std::sqrt(std::pow(2 * moms.mu11, 2) + std::pow(moms.mu20 - moms.mu02, 2));
                const double eps = 1e-2;
                double ratio;
                if (denominator > eps)
                {
                    double cosmin = (moms.mu20 - moms.mu02) / denominator;
                    double sinmin = 2 * moms.mu11 / denominator;
                    double cosmax = -cosmin;
                    double sinmax = -sinmin;
                    double imin = 0.5 * (moms.mu20 + moms.mu02) - 0.5 * (moms.mu20 - moms.mu02) * cosmin - moms.mu11 * sinmin;
                    double imax = 0.5 * (moms.mu20 + moms.mu02) - 0.5 * (moms.mu20 - moms.mu02) * cosmax - moms.mu11 * sinmax;
                    ratio = imin / imax;
                }
                else
                {
                    ratio = 1;
                }
                if (ratio < params.minInertiaRatio || ratio >= params.maxInertiaRatio)
                    continue;
                center.confidence = ratio * ratio;
    也就是相当于:
    center.confidence  = imin / imax * (imin / imax)
    这个来自于这里的解释:
    偏心率是指某一椭圆轨道与理想圆形的偏离程度,长椭圆轨道的偏心率高,而近于圆形的轨道的偏心率低。圆形的偏心率等于0,椭圆的偏心率介于0和1之间,而偏心率等于1表示的是抛物线。直接计算斑点的偏心率较为复杂,但利用图像矩的概念计算图形的惯性率,再由惯性率计算偏心率较为方便。偏心率E和惯性率I之间的关系为:
     也就是 imin / imax  越大,E越小,越解近圆。
    惯性率:
    偏心率:偏心率(离心率)
    偏心率(Eccentricity)是用来描述圆锥曲线轨道形状的数学量。对于圆锥曲线(二次曲线)的(不完整)统一定义:到定点(焦点)的距离与到定直线(准线)的距离的商是常数e(离心率)的点的轨迹。
    当e>1时,为双曲线的一支;当e=1时,为抛物线;当0<e<1时,为椭圆;当e=0时,为一点
    对于椭圆,偏心率即为两焦点间的距离(焦距,2c)和长轴长度(2a)的比值,即e=c/a。偏心率反映的是某一椭圆轨道与理想圆环的偏离程度,长椭圆轨道“偏心率”高,而近于圆形的轨道“偏心率”低。
    在椭圆的标准方程 (x/a)^2+(y/b)^2=1 中,如果a>b>0焦点在X轴上,这时,a代表长轴、b代表短轴、 c代表两焦点距离的一半,有关系式 c^2=a^2-b^2,即e^2=1-(b/a)^2。因此椭圆偏心率0<e<1,短轴与长轴比值(b/a)越小,e越接近于1,椭圆也就越扁平。
    4、默认参数不判断圆度,但仍体现出良好的圆的筛选。
    默认情况下,是不判断圆度的,但是仍然体现出了良好的对圆的筛选。
    /*
    *  SimpleBlobDetector
    */
    SimpleBlobDetector::Params::Params()
    {
        thresholdStep = 10;
        minThreshold = 50;
        maxThreshold = 220;
        minRepeatability = 2;
        minDistBetweenBlobs = 10;
        filterByColor = true;
        blobColor = 0;
        filterByArea = true;
        minArea = 25;
        maxArea = 5000;
        filterByCircularity = false;
        minCircularity = 0.8f;
        maxCircularity = std::numeric_limits<float>::max();
        filterByInertia = true;
        //minInertiaRatio = 0.6;
        minInertiaRatio = 0.1f;
        maxInertiaRatio = std::numeric_limits<float>::max();
        filterByConvexity = true;
        //minConvexity = 0.8;
        minConvexity = 0.95f;
        maxConvexity = std::numeric_limits<float>::max();
    }
    但是它的Convexity很高,一般来说,如果要达到这么高的Convexity,那么肯定是一个封闭图形;反而也可以直接使用圆度来进行判断,但是得到的结果要少一些。
    5、blob和contours的区别、对比
            blob和contours是高、低配关系。可以通过代码非常明显地看出,blob调用了contours方法,但仅仅是一种方法;blob在轮廓筛选这块更成熟;但contours还有一个重要的信息,那就是“轮廓间关系”。
            将来在使用上,应该推广blob方法,但是可能不仅仅是调用其函数,还是需要将其内容掰开来具体研究分析;对于有“轮廓间关系”的情况,应该积极主动使用contours分析。

            感谢阅读至此,希望有所帮助。








    目前方向:图像处理,人工智能
    posted @ 2020-06-18 20:11  jsxyhelu  阅读(3763)  评论(0编辑  收藏  举报
