Spark源码走读6——Shuffle

在Map和Reduce之间的过程就是Shuffle，Shuffle的性能直接影响整个Spark的性能。所以Shuffle至关重要。

Shuffle 介绍

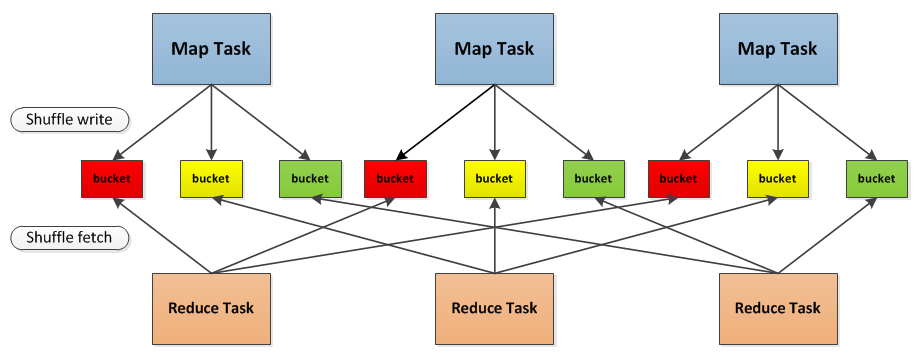

从图中得知，Map输出的结构产生在bucket中。而bucket的数量是map*reduce的个数。这里的每一个bucket都对应一个文件。Map对bucket书是写入数据，而reduce是对bucket是抓取数据也就是读的过程。

在spark1.1.1中shuffle过程的处理交给了ShuffleBlockManager来管理。



ShuffleManager

ShuffleManager中有四个方法：

1）registerShuffleShuffle注册

2）getWriter获得写数据的对象

3）getReader获得读取数据的对象

4）unregisterShuffle移除元数据

5）Stop 停止ShuffleManager

ShuffleManager有两个子类：

Shuffle Write

Shuffle写的过程需要落地磁盘。在参数

中可以配置。

接下来看下write的具体方法

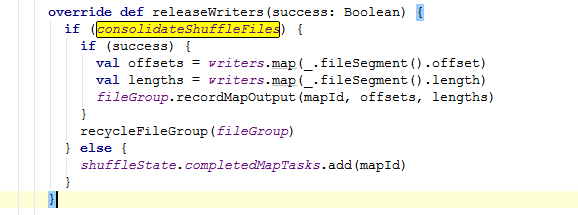

如果consolidateShuffleFiles为true写文件，为false在completedMapTasks中添加mapId。

接下来看下recycleFileGroup这个方法。参数ShuffleFileGroup是一组shuffle文件，每一个特定的map都会分配一组ShuffleFileGroup写入文件。代码如下：

这里的valunusedFileGroups = new ConcurrentLinkedQueue[ShuffleFileGroup]()是一个链表队列。往队列中添加shuffleFileGroup

 而在shuffleState.comletedMapTasks这个方法则是往bucket中填充，如果consolidateShuffleFiles为FALSE，则不需要管他。源码中也是这样解释completedMapTasks这个队列：

源码中的ShuffleState是记录shuffle的一个特定状态。

 ShuffleWrite有两个子类：

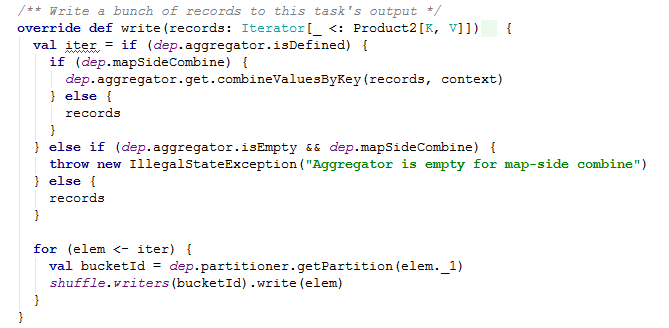

HashShuffleWriter中的写方法：

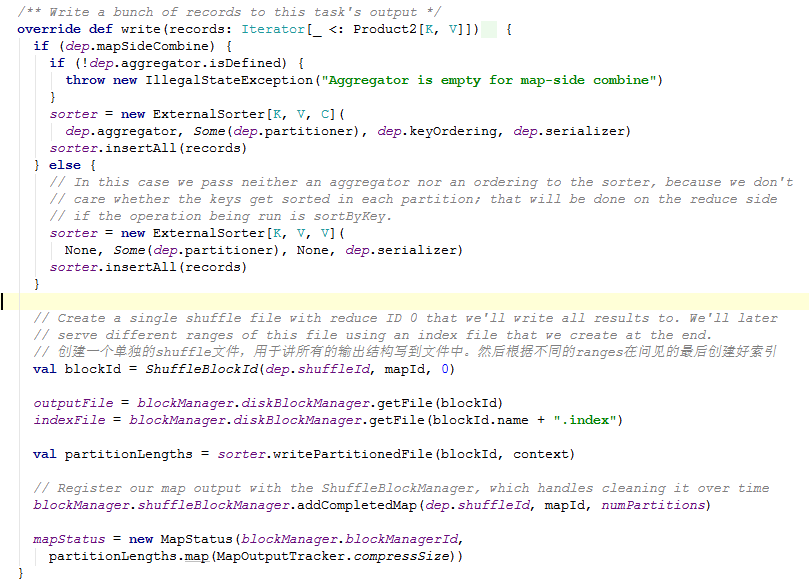

再来看下SortShuffleWriter的write方法：

ShuffleReader

HashShuffleReader

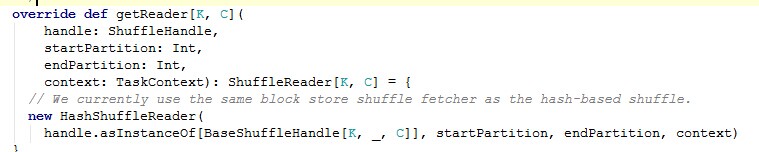

SortShuffleManager中的读取对象调用了HashShuffleReader

在Spark1.1.1源码中SortShuffleManager压根就没实现。

Shuffle partition

在RDD API中当调用reduceByKey等类似的操作，则会产生Shuffle了。

根据不同的业务场景，reduce的个数一般由程序猿自己设置大小。可通过“spark.default.par allelism”参数设置。

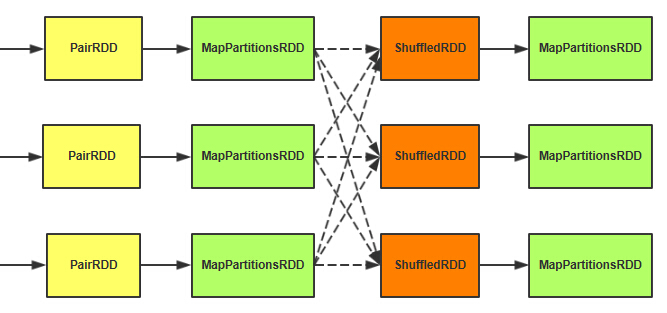

1、在第一个MapPartitionsRDD这里先做一次map端的聚合操作。

2、ShuffledRDD主要是做从这个抓取数据的工作。

3、第二个MapPartitionsRDD把抓取过来的数据再次进行聚合操作。

4、步骤1和步骤3都会涉及到spill的过程。

在作业提交的时候，DAGSchuduler会把Shuffle的成过程切分成map和reduce两个部分。每个部分的任务聚合成一个stage。

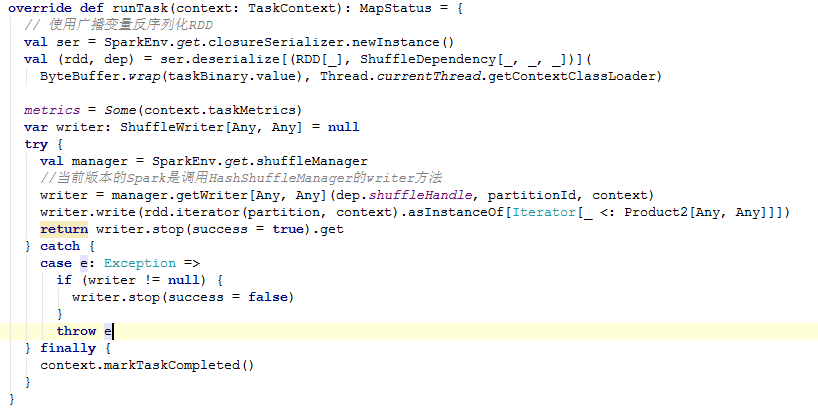

Shuffle在map端的时候通过ShuffleMapTask的runTask方法运行Task。

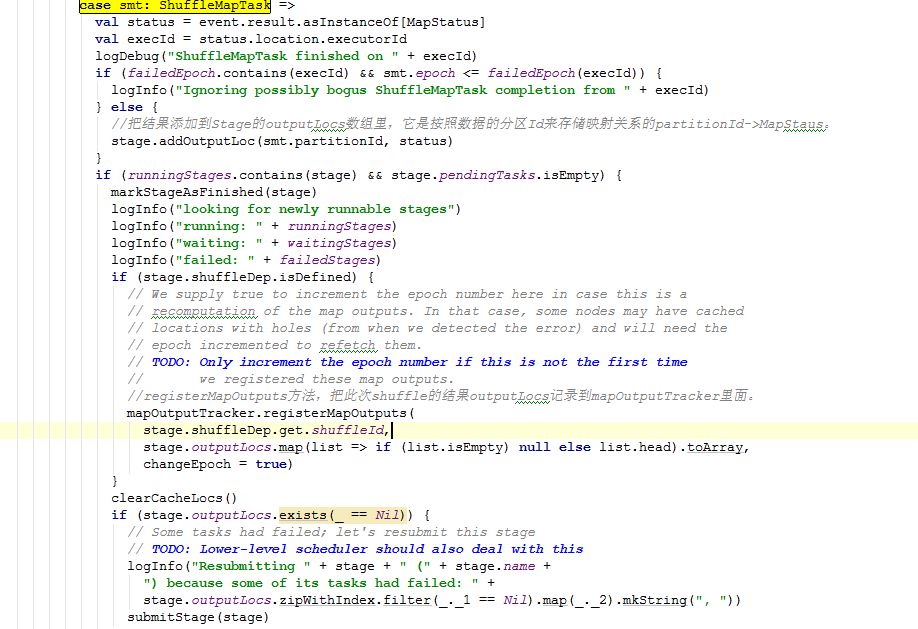

ShuffleMapTask结束之后，最后走到DAGScheduler的handleTaskCompletion方法当中源码如下：

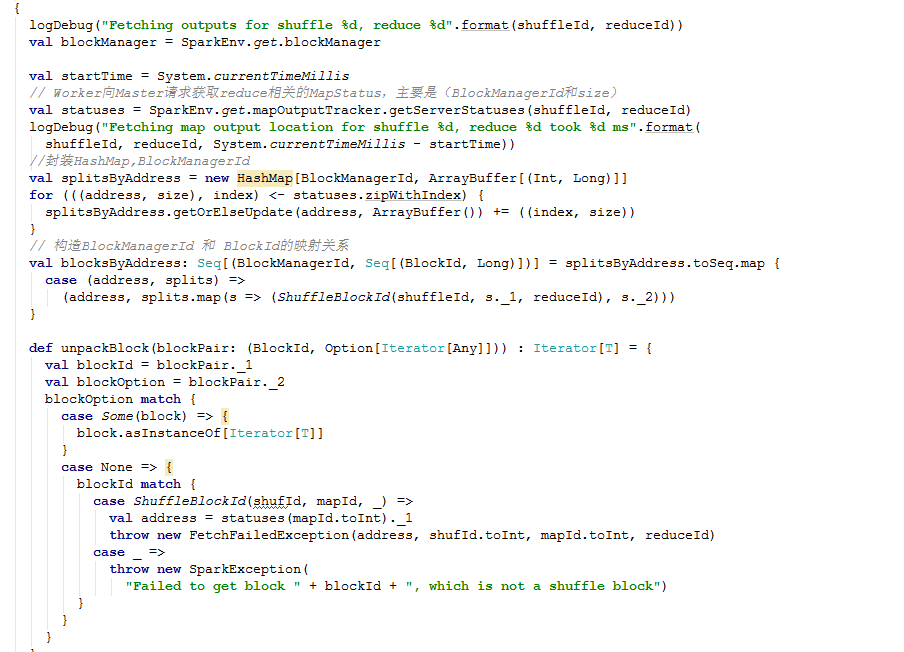

Stage结束后，到reduce抓取过程。查看BlockStoreShuffleFetcher源码如下：
