CST基础教程：如何在3D 中添加多针脚集总元件

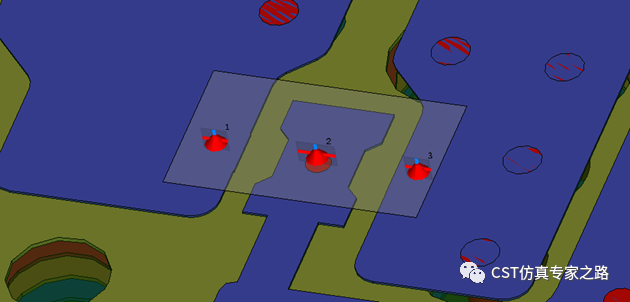

在使用CST软件时，对于三维中的多针脚器件，相信很多用户都是3D加多端口，然后电路中加模型，像这样：







模型一般都是SNP或SPICE：

这种方法当然不错，又有电路设计的灵活性。

CST软件如果不想加这么多端口，可以换成三维中的集总元件。有人可能问了，集总元件不是只能两个端口吗？其实是可以多个端口的，叫Multipin lumped element  和Multipin lumped sub-element, 多针脚集总元件和子元件。

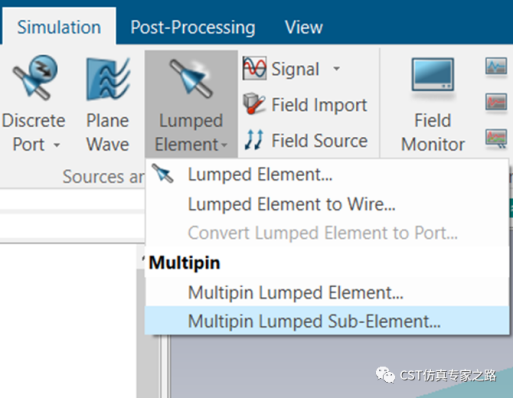

需要先添加每个针脚作为子元件 ：

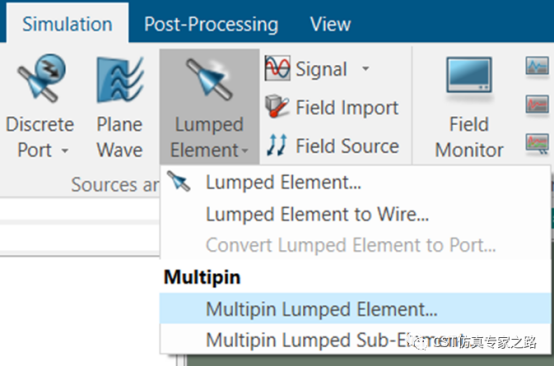

最后一个汇总：

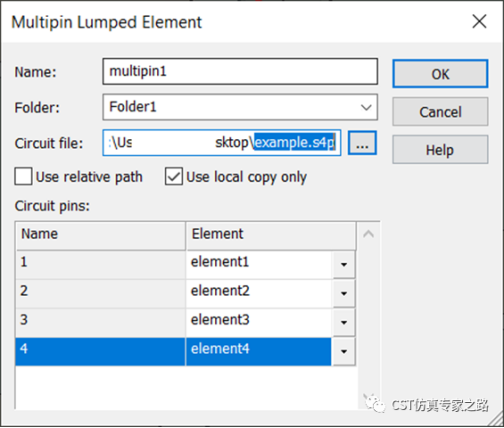

导入模型数据，明确每个针脚：

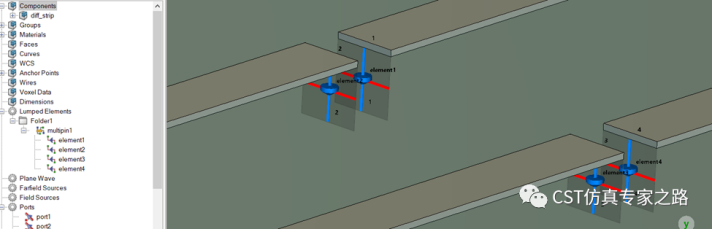

就完成了：





小结：

1.     元件设置是场路结合的基础，关于多脚复杂元件，可三维可电路。

2.     精度我们这里并没有谈，可参考号内高频相关视频。
