201971010111-何晨泽 实验三 结对项目—《{0-1}KP 实例数据集算法实验平台》项目报告

项目 内容
课程班级博客链接 2019级卓越工程师班
这个作业要求链接 实验三 软件工程结对项目
我的课程学习目标 (1)体验软件项目开发中的两人合作,练习结对编程
(2)掌握Github协作开发软件的操作方法
这个作业在哪些方面帮助我实现学习目标 (1)通过{0-1}KP问题这一项目,对软件项目结对开发流程进行实战
(2)通过将完成的{0-1}KP问题项目上传至Github,对协作开发软件的操作方法进行掌握
结对方学号-姓名 201971010110-高杨
结对方本次博客作业链接 201971010110-高杨 实验三 结对项目—《{0-1}KP 实例数据集算法实验平台》项目报告
本项目Github的仓库链接地址 EX3

任务1:阅读《现代软件工程—构建之法》第3-4章内容,理解并掌握代码风格规范、代码设计规范、代码复审、结对编程概念

1.代码风格规范:代码风格的原则是:简明,易读,无二义性。代码风格规范主要涉及以下几个方面的内容:缩进,行宽,括号,断行与空白的{}行,分行,命名,下划线,大小写,以及注释。
2.代码设计规范:函数,goto,错误处理以及如何处理C++中的类。
3.代码复审:看代码是否在“代码规范”的框架内正确地解决了问题。主要有自我复审,团队复审以及同伴复审三种方式。
4.结对编程:两人结对编程,一对程序员肩并肩,平等地,互补地进行开发工作。


任务2:两两自由结对,对结对方《实验二 软件工程个人项目》的项目成果进行评价

项目 内容
结对方 高杨(201971010110)
结对方实验二博客链接 201971010110-高杨 实验二 软件工程项目 《0-1背包问题》
结对方实验二Github项目仓库链接 0-1-
  • 博客评论
  1. 博文结构:
    整体结构较为简练,条目清晰,但在排版上存在一定的欠缺。
  2. 博文内容:
    总体上完成了要求的内容,以各任务为中心构成行文路线。但对于项目描述的详细程度有所不足,在“模块化”等方面也有一定欠缺。
  3. 博文结构与PSP中“任务内容”列的关系:
    博文结构与“内容任务”列并非完全对应。博文结构主要应用“从面至点”的思路,由整体开发思路到详细编码内容。
  4. PSP中“计划共完成需要的时间”与“实际完成需要的时间”两列数据的差异化分析与原因探究:
    实际完成需要的时间比计划共完成需要的时间更长,作者提到其自身编码能力有所不足,且项目开发过程中换用了一种编程语言,导致了实际时间的增加。
  • 克隆项目,阅读并测试

    • 克隆项目至本地文件夹
    • 将项目导入PyCharm进行测试
      观察到结对方没有完成全部所要求的功能,对于其已完成的数据读取、算法求解部分,基本实现了所要求的效果;但对于绘制散点图等功能未进行实现。
    • 经过修改,帮助结对方完成了散点图的功能,并在GitHub上提交了新版本
  • 代码核查表

项目 内容
概要部分
代码符合需求和规格说明么? 否,并未完成全部功能
代码设计是否考虑周全?
代码可读性如何? 较好
代码容易维护么? 易维护
代码的每一行都执行并检查过了吗?
设计规范部分
设计是否遵从已知的设计模式或项目中常用的模式?
有没有硬编码或字符串/数字等存在?
代码有没有依赖于某一平台,是否会影响将来的移植? 对移植影响较小
开发者新写的代码是否用已有的Library/SDK/Framework中的功能实现?在本项目中是否存在类似的功能可以通过调用而不用全部重新实现? 是,代码中使用了Matplotlib库
有没有无用的代码可以清除?
代码规范部分
修改的部分符合代码标准和风格么? 符合
具体代码部分
有没有对错误进行处理?对于调用的外部函数,是否检查了返回值或处理了异常? 已处理
参数传递有无错误,字符串的长度是字节的长度还是字符的长度,是从0开始计数还是从1开始计数 无错误;字符的长度;从0开始
边界条件是如何处理的?switch语句和default分支是如何处理的?循环有没有可能出现死循环? 前提分析推导边界条件;可能
有没有使用断言来保证我们认为不变的条件真的得到满足?
对资源的利用,是在哪里申请,在哪里释放的?有无可能存在资源泄露?有没有优化的空间? 有对应的申请、释放语句;不存在;有
数据结构中有没有用不到的元素?
效能
代码的效能如何?最坏的情况是怎么样的? 效能一般;最坏情况下回溯算法将在极长的一段时间无法给出结果
代码中,特别是循环中是否有明显可优化的部分? 有,如动态规划可优化为一维
对于系统和网络的调用是否会超时?如何处理?
可读性
代码可读性如何?有没有足够的注释? 没有足够的注释,但代码较为清晰,故可读性较好
可测试性
代码是否需要更新或创建新的单元测试?
  • 结对方项目仓库中的日志数据
    • Commits数据:如图所示,帮助结对方完成了散点图绘制的功能。

    • Forks数据:如图所示,对结对方的项目进行了Fork操作。


任务3:采用两人结对编程方式,设计开发一款{0-1}KP实例数据集算法实验平台

  1. 项目背景:
    {0-1}背包问题:有N件物品和一个容量为M的背包。第i件物品所占空间是w[i],价值是v[i]。求解将哪些物品装入背包可使价值总和最大,对于每件物品,仅有取与不取两个状态。

  2. 需求分析:
    通过需求文档,使用“3W”模型进行分析:

    • Who-为谁设计,用户是谁?
      为需要使用不同的方法求出0-1背包问题的最优解、提高多组数据处理效率的用户。
    • What-要解决哪些问题?
      • GUI页面:
        采用Web页面的方式实现GUI。
      • 数据读入与处理:
        正确读入实验数据文件的有效{0-1}KP数据,并将其处理为便于后续操作的数据形式。
      • 数据展示(拓展):
        选择任意一组已经读入的数据并展示。
      • 散点图绘制:
        绘制任意一组{0-1}KP数据以价值重量为横轴、价值为纵轴的数据散点图。
      • 排序:
        对任一组{0-1}KP数据按重量比进行非递增排序。
      • 贪心算法:
        采用贪心算法求解不超过背包容量的最大价值和解向量。
      • 动态规划算法:
        采用动态规划算法求解不超过背包容量的最大价值和解向量。
      • 回溯算法:
        采用回溯算法求解不超过背包容量的最大价值和解向量。
      • 遗传算法:
        采用遗传算法求解不超过背包容量的最大价值和解向量。
      • 文件保存:
        将求解时间,最大价值,解向量保存至文件中。
      • 操作日志:
        记录系统操作的日志信息。
      • 数据库保存:
        将数据集、日志数据存入数据库。
    • Why-为什么要解决这些问题?
      根据给出的任务要求,结合使用系统时的实际需求,在该项目的实现中我们需要实解决上述的问题。
  3. 功能设计:
    根据需求分析,我绘制了如下的功能设计图(点击以查看大图)。

  4. 系统概述:

    • 运用的技术及框架:
      • 前端:Layui
      • 后端:Spring Boot, Maven
      • 数据库:MySQL
    • 前端页面:(点击以查看大图)
      • image
    • 后端类:
      • image
    • 数据库模型:
      • image
  5. 详细设计及代码展示:

  • \(OperateRoute\) 类:
    用于处理各页面中上传文件、展示文件、排序、算法求解等操作。对于每个不同页面/不同操作相对应的部分,使用@RequestMapping()这一标签映射相应的URL。
    以散点图绘制的相应函数为例。
@RequestMapping("/scotPicture/{FileName}")
public String SelectAndDraw(@PathVariable String FileName) throws SQLException {
    JSONArray JObj=new JSONArray(); //以JSON格式返回数据
    Connection Conn=JDBCUtil.getConnection(); //连接数据库
    Statement Stat=Conn.createStatement(); //获取数据库状态
    String Query="SELECT * FROM `knapsack` WHERE `filename`='"+FileName+"'";
    ResultSet Res=Stat.executeQuery(Query); //执行查询语句
    if (Res.next()) {
        String[] WeightList=Res.getString("weight").split(" ");
		//获取数据库对应“weight”列的数据
        String[] ValueList=Res.getString("value").split(" ");
		//获取数据库对应“value”列的数据
        for (int i=0;i<WeightList.length;i++) {
            JSONObject Group = new JSONObject();
            Group.put("weight", WeightList[i]);
            Group.put("value", ValueList[i]);
            JObj.put(Group);
        }
    }
    JDBCUtil.release(Res,Stat,Conn); //释放
    JDBCUtil.recordJournal("选择以绘图","查询操作"); //记录日志
    return JObj.toString();
}
  • \(PageRoute\) 类:
    用于映射各前端页面,同样的,使用@RequestMapping()这一标签映射相应的URL。同时,将进入各页面的信息写入数据库的日志信息。

  • \(FileUtil\) 类:
    用于读取文件内的信息,并将其写入数据库中。该类需要由\(OperateRoute\) 类中的\(Files()\) 函数调用,即用户在上传文件时,该类被调用,将文件存入。详细流程如下图所示。

  • \(AlgorithmUtil\) 类:
    该类包含了动态规划算法、贪心算法以及回溯算法。

    • 动态规划算法: 状态转移方程 \(f[j] = max(f[j], f[j - w[i]] + v[i])\)
    • 贪心算法: 原则:按照价值与重量之比,从大到小选取。
    • 回溯算法: 即搜索解空间树,使用上界函数约束。
  • \(GeneticUtil\) 类:
    该类即遗传算法的实现。

    • 关键步骤
      初始化:进化代数计数器置零,随机生成个体作为初始群体。
      个体评价:计算个体适应度(即计算当前群体的物品价值)。
      选择运算:使用赌轮选择策略挑选最佳个体,并复制到子代。
      交叉运算:使用两点交叉算子应用于个体;
      变异运算:使用多次对换变异算子应用于个体;
      终止条件判断:直到进化代数计数器大于最大进化代数,则终止。
    • 运行流程(点击以查看大图)
    • 如主要函数\(RunGenetic()\)所示。
private void RunGenetic() {
    InitGroup(); //初始化种群
    for (int i=0;i<Scale;i++) {
        Fit[i]=Evaluate(OldPop[i]); //计算初始化种群适应度
    }
    CountProb(); //计算初始化种群中各个个体累计概率
    for (int i=0;i<Gen;i++) {
        Evo(); //选取,交叉,变异
        for (int k=0;k<Scale;k++) {
            for (int j=0;j<CLength;j++) {
                OldPop[k][j]=NewPop[k][j]; //复制种群,准备下一代进化
            }
        }
        for (int k=0;k<Scale;k++) {
            Fit[k]=Evaluate(OldPop[k]); //计算种群适应度
        }
        CountProb(); //计算种群中各个个体累计概率
    }
}
  • \(JDBCUtil\) 类:
    在该类中包含了数据库的初始化、加载驱动、连接数据库、关闭数据库、写入日志记录等功能。
  1. 测试运行:

    • 首页:
    • 数据上传:
    • 显示数据(拓展):
    • 绘制散点图:
    • 排序:
    • 算法求解(以遗传算法为例):点击运行结果表右上角第二个按钮即可导出结果至文件(.CSV/.XLS)。
      遗传算法运行结果:
      导出的结果文件:
    • 日志记录:
    • 数据库中记录:
      上传的数据信息:
      记录的日志信息:
  2. 结对过程记录:

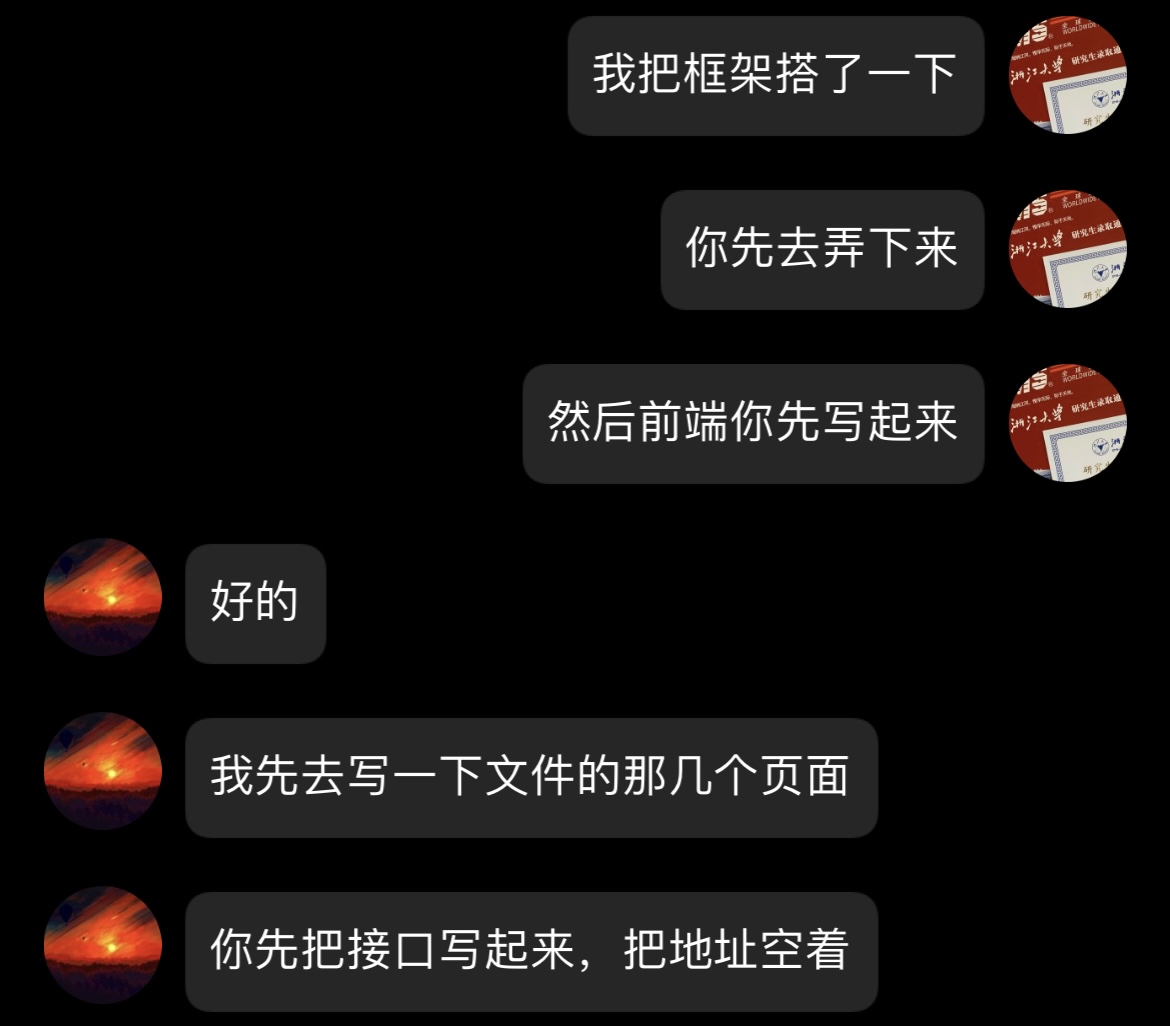

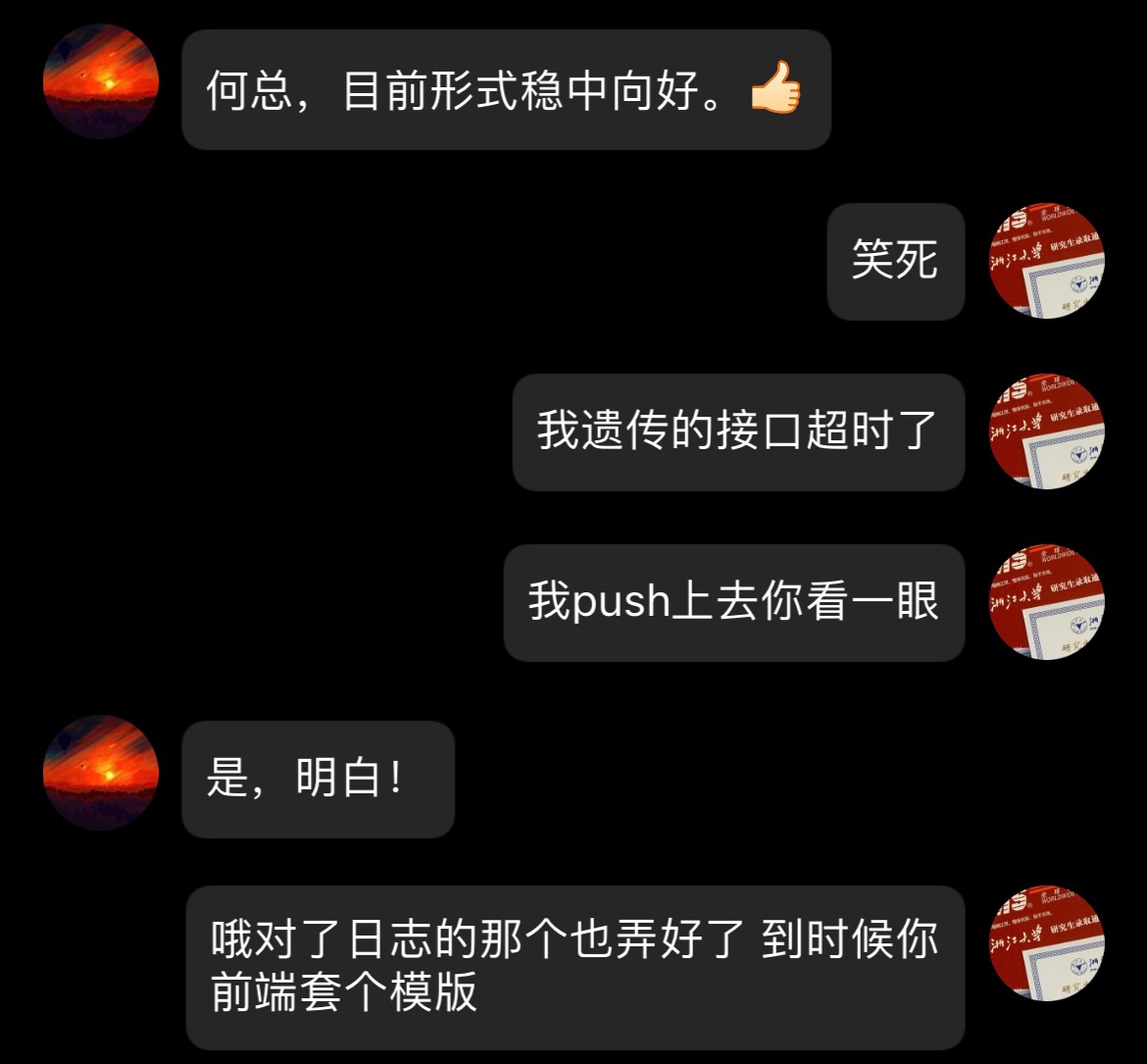

    • 交流过程节选:采用了汉堡包法(断言,说服)进行沟通。
  1. 结对项目PSP
PSP2.1 任务内容 计划共完成需要的时间(min) 实际完成需要的时间(min)
Planning 计划 10 8
- Estimate - 估计这个任务需要多少时间,并规划大致工作步骤 10 8
Development 开发 783 749
- Analysis - 需求分析(包括学习新技术) 40 30
- Design Spec - 生产设计文档 20 18
- Design Review - 设计复审 8 6
- Coding Standard - 代码规范 15 10
- Design - 具体设计 40 45
- Coding - 具体编码 500 480
- Code Review - 代码复审 40 30
- Test - 测试(自我测试,修改代码,提交修改) 120 130
Reporting 报告 60 58
- Test Report - 测试报告 30 25
- Size Measurement - 计算工作量 10 13
- Postmortem & Process Improvement Plan - 事后总结,并提出过程改进计划 30 30
  1. GitHub项目页面:

    • 项目首页:
    • 部分Commits记录:
    • collaborator页面:两人共同开发
    • 部分Release记录:
  2. 小结感受:

    • 两人合作:
      通过本次的结对项目开发,我体会到,两人合作确实能达到1+1>2的效果。通过合理的合作方式,不仅可以发挥出两人各自的代码能力,在相互交流过程中,还可以找到单人开发时难以发现的问题,相互促进。
    • 项目开发:
      本次项目的开发让我再次回顾了Spring Boot项目以及数据库的编写和运用,有了进一步提升。
