IM系统设计

即时通讯（Instant Messaging，简称IM）是一个实时通信系统，允许两人或多人使用网络实时的传递文字消息、文件、语音与视频交流。实现方式有两种。第一种基于Server转发的，Client双方通信会经过Server转发来完成消息传递。例如QQ、微信。

第二种是基于P2P(点对点)的。P2P的实现依赖于客户端之间的互联，但由于NAT与防火墙的存在，客户端无法直接互联，需要coturn服务器用来穿越NAT网络。

本文主要讲述基于Server转发实现的即时通讯原理和实现过程，包括私聊和群聊两类。私聊和群聊，原理基本类似，但私聊是单次转发,群聊属于遍历转发。不同点为，群聊以群ID（多人）划分，私聊以会话ID（两人）划分，其次消息存储上也有较大差异。

总体设计

架构分析

IM架构应满足哪些条件

高可用：任何一个节点故障都不应该引起服务不可用；

易扩展：具有水平扩展的特性，对不同量级的在线用户数都有应变的能力；

高并发低延迟：能支持大量的用户同时收发消息，消息从发出到送达所有在线端的延时在毫秒级；

客户端兼容性：新型的应用都是能同时跨多种设备实现消息互通的，比如网页端，手机端和桌面端，甚至智能电视等。

客户端层

处理各种设备的兼容问题，包括对ios，Android，Windows， Web等各种开发平台的语言适配；消息通道的管理维护，包括移动设备上的弱网络管理，断线重连等；保证数据安全，所有上行下行的数据包都需要加解密处理，规避数据泄露或中间人攻击等各种安全风险。

网关接入层

管理大量客户端连接，单个节点可以维护的客户端数量在数十万量级；处理不同类型客户端的协议兼容，由于客户端实现技术的多样性，导致客户端与网关之间底层的数据通信协议存在差异，需要由不同的接入网关做协议转换；处理数据安全逻辑；跨网络的高可用逻辑，网络级别的主备(谁知道哪天网线会被蓝翔的毕业生挖断呢?)；广播消息的高效下行分发，将收到的广播消息分发到所有连接在本节点上的客户端。

路由层

作为业务层接入的中转，同时承担负载均衡和高可用的作用，单个业务节点处理能力达到瓶颈时更方便的扩容，路由层使业务层扩容对前置网关层完全透明；当一个网络的业务集群出现网络故障时，可以切换到备用网络，保证服务可用性。

业务层

处理IM业务消息，一个集群内有众多节点，节点角色相互对等，任何一个节点的故障会使整个集群的处理能力下降，但不会引起服务的中断，因为其他节点可以继续接管业务数据包的处理；业务集群同样有多个网络环境的热备，以应对可能出现的区域性网络故障。

难点在哪里

客户端多样性

目前的应用都存在跨平台的需求，iOS、安卓和PC端，网页端，甚至IOT物联网设备，能连多少是多少，多多益善；但是不同开发平台之间的技术差异性极大，不是所有公司都有这么全的全栈程序猿的；如果团队开发的话单就客户端开发人员就不是几个人可以完成的。

数据安全的保证

当前的网络安全形势异常复杂，开发应用时如果不在通信安全上花心思，那你的用户就是在互联网上裸奔；开发者需要针对不同的平台，不同的通信技术实现可靠的安全方案，避免用户数据在传输过程中泄露，避免中间人攻击等安全风险。

跨机房网络级的高可用方案

当机房网络出现故障时把责任推给市政施工队或者“网络抽风”已经不流行了，用户需要的是故障无感知。

所有环节的单点故障排除

任何硬件和软件都存在故障的可能，我们无法避免应用罢工，那就需要随时准备替补上场。

能应对任何用户量级的需求

架构级做到水平扩展的能力，当用户量增长时随时可以通过堆服务器来解决，而不是将架构推倒重来。

实现方式

协议：WebSocket
框架：Socket IO/Swoole
关键点：可扩展，支持分布式部署。短链接负责业务逻辑，长链接负责Websocket。

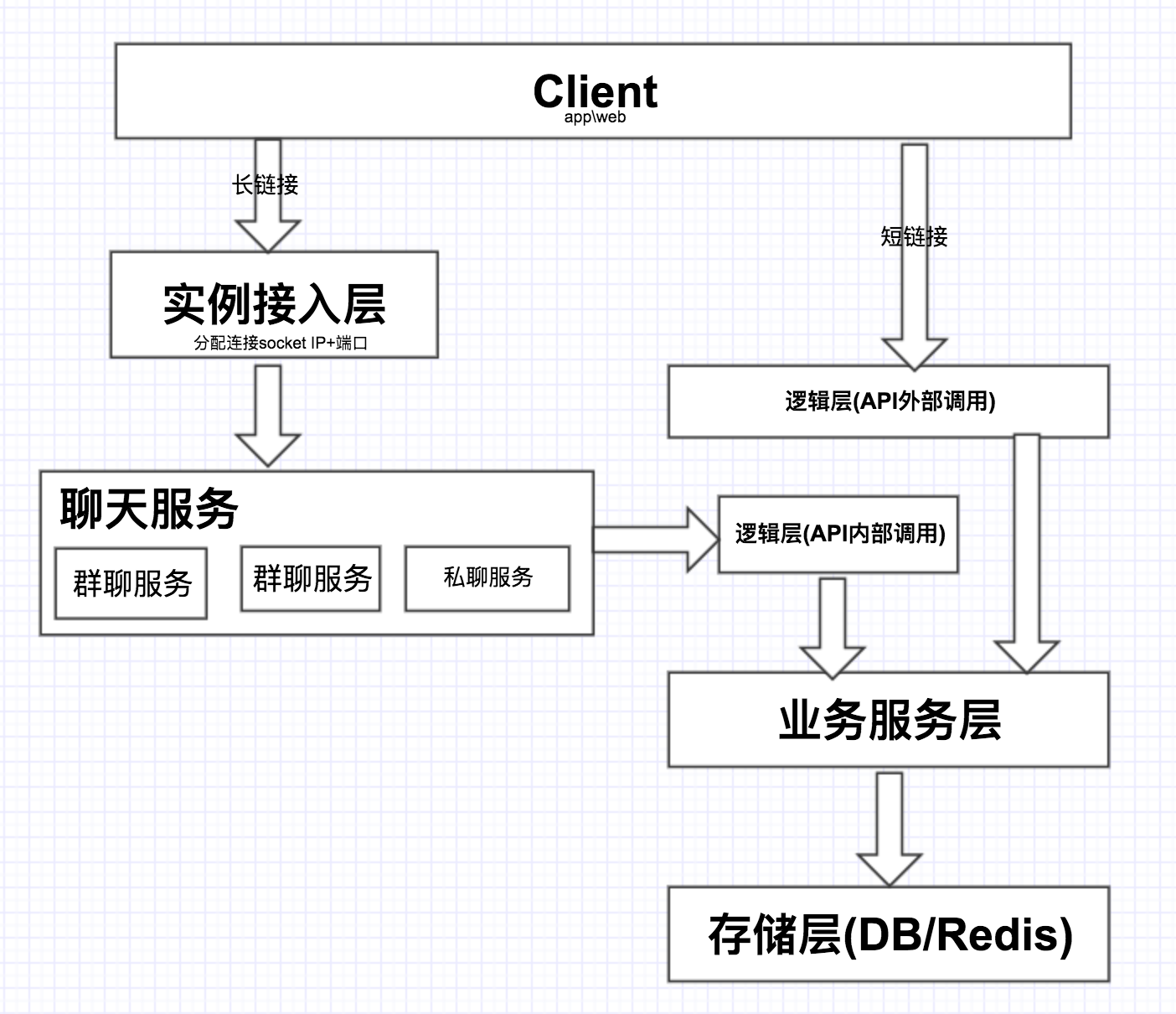

总体架构图

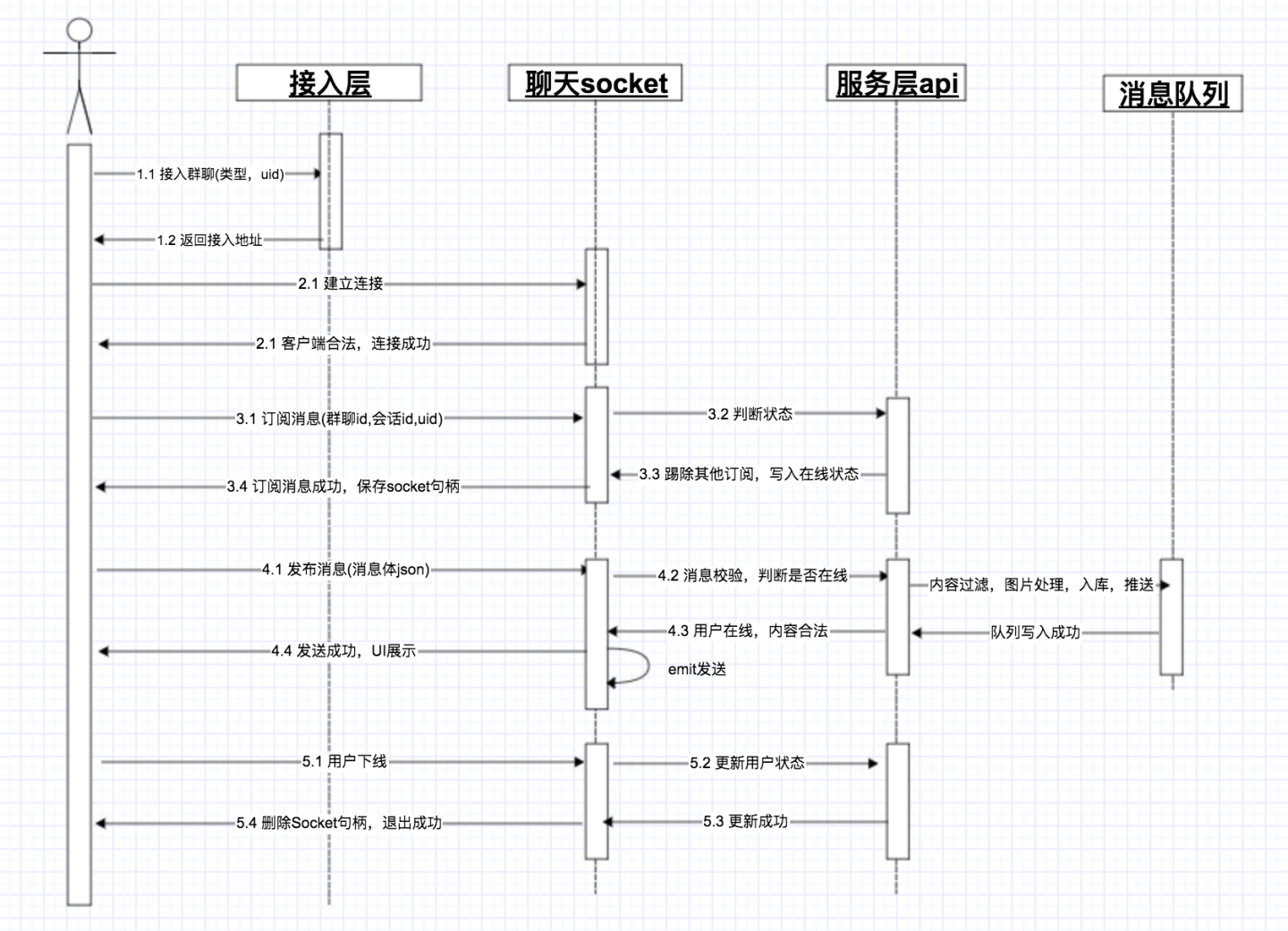

时序图

详细实现

接入层实现

接入层的目的：1保证IM服务的可靠性，避免用户同时集中在同一聊天服务器中。2当聊天服务器压力过大时，能实现扩容。接入层可采用ngx_lua实现，保证性能。

客户端请求接入IM，调用接入API。参数为:接入类型(群聊，私聊)，接入uid，群聊ID
群聊：保证隶属同群ID的用户落在同一Socket实例上。如果用户ABC，都属于群ID=123中，那么一定要保证ABC都分配在同一实例上。具体分配策略自定，一般按照群ID取余分配在不同机器实例上。
私聊：A和B私聊，也要保证A和B落在同一实例上。一般分配策略为，（A+B）对机器取余。
根据群聊类型，得到接入实例的IP和端口，返回给客户端。

连接逻辑

连接逻辑比较简单,Socket connect的过程。

客户端得到接入层提供的Socket Ip和端口，发起Websocket请求。
Socket服务,根据请求参数，判断客户端合法性（签名验证）和登录验证。
记录请求日志，保存Socket连接句柄（当前实例数组中）。

订阅消息逻辑

上一步连接成功后，用户触发进群（聊天窗口）操作，订阅该群消息。订阅消息用来保证，用户通过socket实时接收到该群其他用户发送的消息。否则，服务端会采用推送完成消息转发。

订阅事件。emit('sub')，群聊：发送当前群ID和用户的uid。私聊：发送对方uid和用户自身uid（会话ID）。
服务端判断该uid是否已经在线，如果已经在线，则主动关闭旧的Socket，保证只有当前窗口在线。并将当前socket句柄push到数组中保存。
业务逻辑判断。群聊：判断用户是否属于该群，判断群合法性。私聊：判断是否为好友。
客户端在线，接收Socket消息，对消息解码，区分类型并展示。编码协议自定。
客户端不在线，收到Push推送。客户端根据接收到的推送，拉取历史消息。更新未读数。

发布消息逻辑

用户完成订阅群ID（群聊）或者订阅会话ID（私聊）后，可主动发送消息到该订阅ID（群ID和会话ID）中。

发布事件。emit('pub'),图片（缩略图）、视频、语音，完成上传（静态文件服务）后，编码消息内容并提交。编码协议自定。
服务端收到消息后，解码，识别过滤色情、政治内容。写入队列，完成其他操作（判断图片色情内容，消息统计，落地入库，更新未读数）。
群聊：遍历当前群存在的socket句柄，如果在线则转发内容，不在线推送通知。
私聊：判断对方是否在线，如果在线转发，不在线push推送。

用户下线

用户退出聊天窗口，触发disconnect事件。服务端关闭socket句柄，标示用户下线。

广播逻辑

广播逻辑，主要用在运营管理上。是对所有在线用户或者特定群ID（会话ID），发送消息(系统消息)。实现方法为：遍历所有在线socket句柄，发送内容。

监控服务

在运营管理或者监控上，需要对聊天服务性能加以判定。 1. 统计在线人数，得到每个实例的Socket句柄长度相加
